Beechcraft Model 18 / C-45 Expeditor
Страна: США
Год: 1937


Двухместный легкий транспортный самолет
Описание:
Beech Model 18
Flight, March 1937
BEECH'S "TWIN”
Фотографии:

Цветные фото (31)

Beech Model 18

В 1935 году компания "Beech" начала разработку шести/восьмиместного коммерческого транспортного самолета Beech Model 18, представлявшего собой цельнометаллический консольный моноплан с низко расположенным крылом, фюзеляжем типа полумонокок, консольным двухкилевым хвостовым оперением и убирающимся шасси с хвостовым колесом с электроприводом. Позже устанавливалось поплавковое или лыжное шасси. Стандартная кабина вмещала двух летчиков и шесть пассажиров; первоначальная силовая установка состояла из двух звездообразных двигателей Wright R-760-E2 Whirlwind мощностью 320 л.с. установленных в гондолах у передней кромки крыла. Первый Model 18А поднялся в воздух 15 января 1937 года. Различные модификации выпускались в течение 32 лет.
   Как и в случае с Model 18А, продано было лишь несколько машин Model 18В с менее мощным двигателем. Первым знаком того, что компания выбрала правильный путь, было появление в 1939 году самолета Model 18D, оснащенного двигателями Jacobs L-6 мощностью 330 л.с По экономичности машина была сопоставима с Model 18В. В 1940 году продано только 30 самолетов, зато в годы войны их потребовалось более 4000.
   Первый заказ Армии США, размещенный в 1940 году, составлял 11 самолетов, схожих с гражданским Model B18S и использовавшихся в качестве штабных транспортных C-45. Следующий заказ был уже на 20 машин C-45A - транспортных самолетов общего назначения, за ними последовали еще 223 машины C-45B, имевшие иные салон и оборудование. Некоторые самолеты были переданы по ленд-лизу британским ВВС под обозначением Expediter Mk I. Обозначения ВВС Армии США - C-45C, C-45D и C-45E - были соответственно даны двум гражданским Model B18S, двум транспортным самолетам AT-7 и шести аналогично модифицированным AT-7B. Окончательной и основной модификацией для ВВС Армии США стал семиместный C-45F с немного удлиненной носовой частью - построено 1137 машин. Самолет поставлялся по ленд-лизу британским ВМС и ВВС под обозначением Expediter Mk II, в Королевские канадские ВВС - под обозначением Expediter Mk III. В январе 1943 года все обозначения C-45 были заменены на UC-45.
   В 1941 году появились две учебные модификации: AT-7 Navigator для обучения штурманов-навигаторов (577 самолетов) и AT-11 Kansan для обучения стрелков-радистов и штурманов-бомбардиров (1582 самолета).
   Последней модификацией Model 18, принятой ВВС Армии США в годы Второй мировой войны, стал самолет аэрофоторазведки F-2: для этих целей было закуплено 14 гражданских B18S, в кабине которых смонтировали аэрофотоаппараты для картографической съемки и кислородное оборудование. Позже появились 13 самолетов F-2A, переделанных из стандартных C-45A (каждый с четырьмя камерами), и 42 машины F-2B, переделанные из UC-45F (оснащались дополнительными установками для камер по обеим сторонам фюзеляжа).
   В июне 1948 года все оставшиеся самолеты аэрофоторазведки F-2 получили новые обозначения RC-45A. В то же время небольшое количество беспилотных летательных аппаратов, ранее переделанных из стандартных UC-45F и получивших обозначение CQ-3, были переименованы в DC-45F.

   ВМС и КМП США использовали более 1500 самолетов Model 18. Первым был самолет JRB-1, схожий с F-2 Армии США, за ним последовал транспортный JRB-2. а также JRB-3 и JRB-4, аналогичные C-45B и UC-45F.
   SNB-2H или SNB-2P представляли собой санитарный самолет и самолет аэрофотосъемки ВМС США соответственно, в то время как SNB-3Q был самолетом РЭБ.
   В 1951 - 1952 годах все UC-45, AT-7 и AT-11, остававшиеся в ВВС США. были восстановлены до исходного ("нулевого") состояния и модернизированы, получив новые обозначения C-45G и C-45H. Первый был оснащен автопилотом и двигателями R-985-AN-3, последний автопилота не имел и оснащался двигателями R-985-AN-14B. Самолеты ВМС США SNB-2. SNB-2C и SNB-2P были также модифицированы и получили обозначения SNB-5 и SNB-5R Позже, после введения в 1961 году единой для всех трех видов войск универсальной системы обозначений, самолеты SNB сменили обозначения на TC-45J (учебный) и RC-45J (для аэрофотосъемки).
   После войны компания "Beech" вернулась к выпуску гражданских Model 18, а в 1953 году появилась новая увеличенная и улучшенная модификация D18S под обозначением Model E18S, известная как Super 18. Прототип поднялся в воздух 10 декабря 1953 года. Усовершенствование продолжалось и по ходу серийного выпуска 754 самолетов Super 18, последние экземпляры этой модификации были построены в 1969 году.
   В сентябре 1963 года "Beech" ввела в конструкцию убираемое трехколесное шасси, разработанное фирмой "Volpar Inc." из Лос-Анджелеса. Фирма предложила доработать стандартные Beech 18 до стандарта Volpar Turbo 18 с трехколесным шасси и турбовинтовыми двигателями Garrett TPE331, а также создать удлиненный Volpar Turboliner с ТВД, рассчитанный на 15 пассажиров. Переделки, предложенные другими производителями, включали: от "Dumod Corporation" - самолеты Dumod I на 9 пассажиров и Dumod Liner на 15 пассажиров; a or 'Pacific Airmotive Corporation" - РАС Tradewind на 10 пассажиров и ТВД РАС Turbo Tradewind. В начале 1980-х годов "Hamilton Aviation" предложила турбовинтовые самолеты Hamilton Westwind IISTD и Westwind III на 17 и 8 пассажиров соответственно.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

   Beech Model G18S Super 18

   Тип: двухместный легкий транспортный самолет
   Силовая установка: два звездообразных двигателя Pratt & Whitney R 985 AN 14B Wasp Junior мощностью по 450л.с.(336 кВт)
   Летные характеристики: максимальная скорость на высоте 1370 м - 575 км/ч; крейсерская скорость на высоте 1525 м - 328 км/ч; начальная скоооподьемность 430 м/мин; практический потолок 6400 м; дальность полета 2551 км
   Масса: пустого 2699 кг; максимальная взлетная 4400 кг
   Размеры: размах крыла 15.15 м; длина 10,74 м; высота 2.95 м; площадь крыла 33,51 м'
   Грузоподъемность: до девяти пассажиров

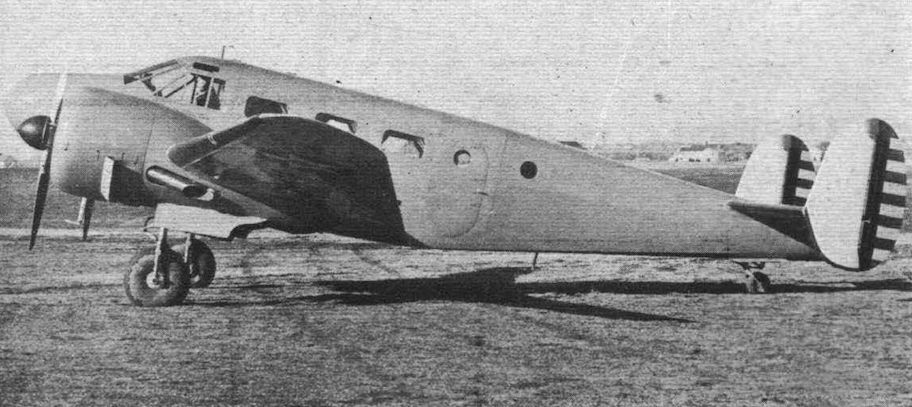

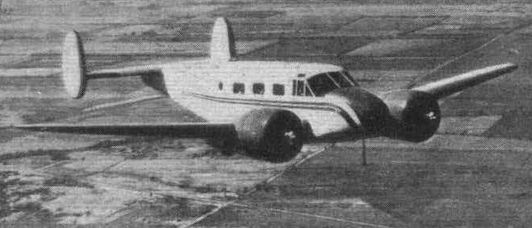

Flight, March 1937

BEECH'S "TWIN”
High-performance Beechcraft Monoplane: Wright or Jacobs Engines Give a Cruising Speed of 190 m.p.h. or More

   IMBUED with a number of excellent qualities, including an outstandingly good performance and a disposable load of about 2,500 lb., and backed with Walter Beech's experience with his successful range of back-staggered biplanes, the new Beechcraft M.18 twin-engined cantilever monoplane should quickly find a place for itself among commercial operators and the more well-to-do private owners.
   The low wing incorporates a single spar of welded tubes with a dural girder structure half-way to the tip. This arrangement is claimed to avoid complication near the root. The fuselage is mainly of conventional smooth-stressed skin construction, but includes a steel tube spar to take engine, undercarriage and wing stresses. The form of construction used leaves the cabin unobstructed.
   Alternative seating arrangements are two seats and a coach or six seats. A lavatory is standard.
   The flying equipment includes dual controls and built-in two-way Lear radio.
   Provisional prices of the Jacobs- and Wright-powered models in this country are ?9,800 and ?10,200, though it is expected that these will be revised.

PRINCIPAL DATA
   2-285 h.p. 2-285 h.p.
   Jacobs L5. Wright R-700 E2.
   Take-off power 600 h.p. 700 h.p.
   Cruising power 420 h.p. (8,000 ft.) 420 h.p. (10,000 ft.)
   Cruising speed 100 m.p.h. 102 m.p.h.
   Landing speed (with flaps) 58 m.p.h. 58 m.p.h.
   Initial climb 1,250 ft./min. 1,250 ft./min.
   Service ceiling 19,000 ft. 20,000 ft.
   Single-engine ceiling 8,000 ft. 8,500ft.
   Range (ultimate), approx. 820 miles 830 miles
   Range (safe), approx. 720 miles 730 miles
   Consumption per hour 29.1 gall. 29.1 gall.
   Petrol (standard tanks) 133 gall. 133 gall.
   Oil 10.8 gall. 10.8 gall.
   Gross weight 6,500 lb. 6.500 lb.
   Tare weight 3,920 lb. 4,100 lb.
   Useful load 2,580 lb. 2,400 lb.
   Span 47 ft. 8 in.
   Length 31 ft. 11 in.
   Height 9ft. 5 in.
   Undercarriage track 12 ft. 11 in.
   Wing loading 18.7 lb./sq. ft.
В 1947 году компания "Beech" использовала гражданские D18S в качестве шести/девятиместных административных самолетов. Покупатели платили за стандартный самолет 63 000 долларов.
Классический Beech 18 стал первым удачным коммерческим легким двухмоторным самолетом. На снимке: Model E18S с увеличенной высотой салона и срезанными законцовками крыла.
Транспортный самолет C-45G из состава ВВС США
A pair of Beech 18s, with N70GA "KN508" in the foreground and N40074/42-10904 behind.
It is quite normal for shows in the USA to have free for all access to aircraft parks. Getting there early is the only real answer if you’re after uncluttered video footage or photos without folks.
An overview of the static park at EBACE, showing the wide variety of aircraft on display, ranging from the Pilatus PC-6 Turbo Porter and veteran Beech 18 in the foreground, plus a TBM850 and Cirrus SR22 to the left, with a whole host of other types behind. The latter include business aircraft products from Airbus, ATG, Boeing, Bombardier, Cessna, Dassault, Gulfstream, Piaggio and Sino Swearingen.
The airstairs on the C-45G are a civilian concession to facilitate entry to the cabin.
The T-28A and C-45G on the ramp at Chino.
A Beech 18 twin of Guam Airlines - one of the first in a continuing number of independent operators to try their luck in the Trust Territory
Philips’s long-serving Beech E18S PH-LPS at Croydon in the late 1950s. The fleet’s distinctive dark-green and white horizontal stripes were later added to the twin’s rudders. It is now preserved in Malaga as EC-ASJ; confusingly, the same registration is used by the Fundacion Infante de Orleans’ airworthy Beech 18 at Madrid.
Частный самолет D18 заходит на посадку в аэропорту Аделаида (Австралия). 17 апреля 2008 г.
Taxying in with inboard engines stopped is Sierra Leone Airways de Havilland D.H.114 Heron 9L-LAD, one of two ultimately operated by the airline. In the foreground is one of a pair of Bell 47G helicopters operated in Sierra Leone by Autair, and behind that is the Beech H18, with tricycle undercarriage, operated by De Beers from the city of Bo, 155 miles (250km) south-east of Freetown.
VH-PDI without titles and wearing a thin red and black cheatline at Adelaide, November 1989.
VH-PDI outside the Helitrans hangar at Cairns following certification in February 1976.
Wearing Sunbird Airlines titles, VH-PDI at Cairns Aeroglen, November 1979. The Sunbird logo has been reversed by the painter!
VH-PDI at Perth in full Eagle Airways trim in September 1980. Note the 'Big Bird' cartoon figure.
Current as VH-ATX with Antique Airways, the Beech remains in pristine condition.
The other imposing aircraft in attendance were Des and Kathleen Porter's DH Dragon VH-UXG and Russell Mann's classic Beech H-18S VH-ATX
Конечно, в качестве "кукурузников" применяются не только самолеты специальной постройки. После окончания Второй мировой войны высвободилось большое количество военных самолетов и летчиков. Некоторые самолеты доработали для опыления сельхозугодий, а часть летчиков занялась агроавиационным бизнесом. Особенно массовым это явление стало в США, Австралии и Новой Зеландии. Для сельского хозяйства переделывали любые самолеты, способные устойчиво летать на сверхмалых высотах и нести нагрузку в виде баков с реагентами. Одним из них стал Beech 18.
Транспортный самолет SNB-5 морской авиации США
Этот Бич C-45H выставлен в небольшом музее в Северном Уэльсе (Великобритания)
A busy ramp at San Isidro, with a sea of Mustangs, Thunderbolts and Texans visible behind a rudderless Beech AT-11 of Escuadron Caza-Bombardero. The AMD operated a total of four C-45/AT-11s, the first two having been acquired in early 1946 and lost in 1948. The later two, given 1500 serials, were acquired in 1950 and 1952.
Учебный самолет AT-11, участник авиашоу в Ошкоше (шт. Висконсин, США). 27 декабря 2007 г.
At BAM No 5 'Santa Lucia' just outside the City sits this Beech AT-11 in the markings of 'Escuadron Aereo de Bombardeo 101'. One of 34 used by the FAM. BHB-1531 was delivered in August 1951. The fabric areas are in need of some attention due to the ravages of the climate.
Конверсии Model 18. Вездесущий "Twin Beech" послужил основой для многочисленных конверсий, среди которых Pacific Airmotive PacAeroTradewind (на фото) с моторами Pratt & Whitney Wasp Jnr, трехопорным шасси с носовой опорой и однокилевым стреловидным вертикальным оперением вместо привычного двухкилевого.
Beechcraft 18 N5611D is one of four aircraft operated by Pacific Missionary Aviation, a group founded in 1974 to provide medical services to the outer islands from two operational bases in Micronesia.
Известно несколько моделей Hamilton Westwind (на фото) с турбовинтовыми двигателями Pratt & Whitney Canada PT6A-27/278/34, или Garrett AiResearch TPE331, или Lycoming LTP-101, а также удлиненным фюзеляжем на 17 человек
Fantastic view of Bangkok on May 10,1971. Visible are five C-47s/DC-3s in various states of ‘health'; Carvair LN-NAA; seven Pilatus Turbo-Porters; a Volpar Beech 18; seven dismantled T-28 Trojans and what could be a Skyraider in the hangar.
Гидросамолет D18S на поплавках "Эдо"
