Grumman S2F/S-2 Tracker, TF/C-1 Trader и WF/E-1 Tracer
В первые годы после окончания Второй мировой войны палубным противолодочным самолетам ВМС США приходилось действовать парами "охотник - убийца". Такая тактика имела ряд недостатков: например, при отказе какой-либо системы на борту одного из самолетов обе машины выходили из игры. В дальнейшем ситуация только ухудшилась с появлением атомных подводных лодок, отличавшихся от предшественниц большей скоростью, увеличенной глубиной погружения и меньшей шумностью. Для расширения возможностей самолетов требовались более сложное поисковое оборудование, усовершенствованные системы управления вооружением и само вооружение, имевшее к тому же больший вес и габариты. Кроме того, для более длительного патрулирования было необходимо увеличить запас топлива на борту и создать комфортные условия для работы экипажа.
В конце 1940-х годов ВМС США завершили формирование концепции единого самолета для замены пары "охотник - убийца", в соответствии с которой был создан двухдвигательный высокоплан G-89. Высокое расположение крыла позволило обеспечить максимальный доступный объем фюзеляжа, при этом дополнительные отсеки для гидроакустических буев разместили в задней части гондол двигателей. Кроме того, самолет получил вместительный отсек вооружения, поисковую РЛС с антенной в выдвижном обтекателе в хвостовой части фюзеляжа, магнитометр, датчик которого размещался на выдвижной штанге, а также поисковый прожектор под правым крылом. Для эксплуатации с авианосцев самолет снабдили посадочным крюком и складными консолями крыла.
Контракт на постройку и испытания двух прототипов XS2F-1 был выдан компании "Grumman" 30 июня 1950 года, и первая из этих машин поднялась в воздух 4 декабря 1952 года. Были разработаны следующие варианты машины: противолодочный (ASW) S2F Tracker, самолет ДРЛО (AEW) WF Tracer и палубный транспортный самолет (COD) TF Trader. В рамках проведенной в 1962 году программы рационализации обозначений эти самолеты стали называться S-2, E-1 и C-1, соответственно.
"Grumman" серийно выпускала Tracker с декабря 1952 года по декабрь 1967 года, построив за это время 1169 машин.
За прототипами XF2S-1 построили серию из 15 машин, обозначив их YS2F-1, предназначенную для войсковых испытаний. Затем с конвейера сошли 740 самолетов первого серийного варианта S2F-1 (S-2A), первые из которых начали службу в эскадрилье VS-26 в феврале 1954 года. Некоторые из этих самолетов использовались в качестве учебных под обозначением S2F-1T (TS-2A).
Обозначение S2F-1S (S-2B) использовалось для доработанных S2F-1, оснащенных пассивной акустической системой дальнего обнаружения AQA-3 Jezebel, работавшей совместно с активным акустическим дальномером Julie, использовавшим взрывные заряды. Следующим серийным вариантом стал S2F-2 (S-2C), построенный в количестве 60 экземпляров, отличавшийся более объемным отсеком вооружения, способным вместить ядерную глубинную бомбу Mk 90, и горизонтальным оперением увеличенной площади для компенсации возросшей массы машины. Многие S2F-1 и S2F-2 позднее были переделаны в буксировщики мишеней и транспортные самолеты, получившие обозначение S2F-1U и S2F-2U (US-2A и US-2C, соответственно). Обозначение US-2B использовалось для 64 самолетов S-2A/BJS-2A и US-2A, приспособленных для перевозки пяти пассажиров. Один S2F-2 был переделан для ведения фотосъемки, получив новое обозначение S2F-2C (RS-2C).
Вторым основным серийным вариантом был S2F-3 (S-2D), получивший в компании "Grumman" обозначение G-121, первый полет его состоялся 21 мая 1959 года. Этот самолет оснастили новым крылом большего размаха, дополнительно увеличили площадь оперения, а число гидроакустических буев в мотогондолах увеличили вдвое - до 32. Кроме того, удлинили и расширили носовую часть фюзеляжа, обеспечив более комфортное размещение экипажа из четырех человек. S2F-3 начал поступать на вооружение в мае 1961 года, и в конечном итоге этими самолетами оснастили не менее 15 эскадрилий ВМС. Позднее самолеты оснастили более совершенным поисковым оборудованием, присвоив обозначение S2F-3S (S-2E). Производство 352-х G-121 закончилось в 1968 году, после выпуска 14 машин для ВМС Австралии. Обозначение S2F-1S1 (S-2F) присвоили 244 машинам вариантов S2F-1 и S2F-1S (S-2A и S-2B), получившим такое же поисковое оборудование, как S-2E.
С 1956 года по 1958 год фирма "de Havilland Aircraft of Canada" построила 99 Tracker для Королевских ВМС Канады: первые 43 в варианте CSF-1, а остальные 56 - в варианте CSF-2 с усовершенствованным оборудованием. Около 45 машин вариантов CS2F-1 и CS2F-2 были позднее доработаны, получив одинаковое оборудование и новое обозначение CS2F-3. В дальнейшем при пересмотре системы обозначений самолеты стали называться CP-121 Mk 1, 2 и 3. Предполагалось, что 28 самолетов будут переоборудованы компанией "IMP Group" для поиска косяков рыбы и обнаружения загрязнений моря, получив новое электронное оборудование и ТВД Pratt & Whitney Canada PT6A-67AF мощностью 1509 э.л.с (1125 кВт), но от этих планов потом отказались.
Последним вариантом Tracker стал S-2G: 49 машин этого типа получили путем переделки S-2E с использованием комплектов, поставленных фирмой "Martin Marietta". Был построен единственный прототип YS-2G. Когда ВМС США отказались от использования специализированых противолодочных авианосцев, было принято решение оснастить S-2G более современным оборудованием и придать им способность нести противокорабельные ракеты AGM-12 Bullpup, продолжая эксплуатировать многоцелевые авианосцы до принятия на вооружение самолетов S-3A Viking. Tracker поступил на вооружение таких стран, как Австралия, Аргентина, Бразилия, Венесуэла, Италия, Канада, Нидерланды, Перу, Тайвань, Таиланд, Турция, Уругвай, Южная Корея и Япония. Некоторые из них продолжают эксплуатацию этих самолетов и сегодня.
Кроме этих вариантов самолета Tracker, с января 1955 года по декабрь 1958 года выпустили 84 самолета TF-1 (позднее C-1) Trader, имевших фирменное обозначение G-96. Это были палубные транспортные машины (COD, Carrier On-board Delivery), пришедшие на смену Grumman TBM-3R Avenger. Самолет первоначально рассчитывался на перевозку девяти пассажиров или 1588 кг груза, но необходимость перевозки крупных и тяжелых грузов заставила увеличить эту цифру до 3856 кг. Еще одним вариантом базовой модели стал G-117 - с февраля 1958 года по сентябрь 1961 года были поставлены 88 таких машин под обозначением WF-2 (E-1B) Tracer. Этот первый палубный самолет ДРЛО отличался большим неподвижным обтекателем антенны РЛС Hazeltine AN/APS-82 над фюзеляжем.
Варианты
YAS-2D: предлагавшийся вариант S-2D в качестве ночного ударного самолета
ES-2D: как минимум шесть S-2D и один S-2E, переделанные в самолеты радиоэлектронной разведки
US-2F: как минимум один S-2F, переделанный в транспортный вариант
S-2N: неофициальное обозначение 18 S-2A для ВМС Голландии, отремонтированных в 1968-1970 годах фирмой "Fairey Canada" и оснащенных модернизированным оборудованием
US-2N: неофициальное обозначение четырех S-2N голландских ВМС, переделанных в 1972 году в транспортный вариант
S-2T Turbo-Tracker: разработанный "Grumman" вариант S-2E с повышенными летными характеристиками и грузоподъемностью, оснащенный ТВД Garrett TPE331-15AW по 1645 э.л.с. (1227 кВт); переделывался из самолетов раннего выпуска и отличался усовершенствованным противолодочным оборудованием и авионикой. Тайвань заказал комплекты для доработки 30 своих Tracker до этого стандарта, и первая машина, переделанная государственным авиационным центром AIDC, была поставлена в начале 1992 года
IMP S-2E: другой вариант оснащения самолета Tracker турбовинтовыми двигателями, разработанный в Канаде; первой такой машиной стал самолет ВВС Бразилии, поднявшийся в воздух в декабре 1990 года; предполагалось доработать еще 12 самолетов с помощью поставленных Канадой комплектов ТВД Pratt & Whitney Canada PT6A-67CF по 1650 э.л.с. (1230 кВт), но программа была закрыта в 2002 году, после того как Tracker были сняты с вооружения вместе с авианосцем "Минас-Жерайс"
Marsh TS-2F3 Turbo Tracker: конверсионный вариант американской разработки, впервые взлетевший в июле 1991 года.TS-2F3 был предназначен для борьбы с пожарами; от S-2E он отличался бортовым оборудованием и силовой установкой из двух ТВД TPE331-14 мощностью по 1250 э.л.с. (932 кВт)
TF-1Q: позднее получил обозначение EC-1A, были построены три TF-1 для ведения радиоэлектронной разведки и РЭБ
TF-1W: первоначальное обозначение WF-2
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Grumman S-2E Tracker
Тип: палубный противолодочный самолет с экипажем из четырех человек
Силовая установка: два радиальных двигателя Wright R-1820-82WA Cyclone мощностью по 1525 л. с. (1137 кВт)
Летные характеристики: максимальная скорость на высоте 1220 м - 404 км/ч; скорость патрулирования на высоте 455 м - 241 км/ч; начальная скороподъемность 558 м/мин; потолок 6125 м; дальность полета при максимальной заправке 2092 км
Масса: пустого 8537 кг; максимальная взлетная 13501 кг
Размеры: размах крыла 22,12 м; длина 13,26 м; высота 5,07 м; площадь крыла 46,08 мг
Вооружение: до 2182 кг боевой нагрузки в отсеке вооружения в фюзеляже и шести узлах подвески под крылом, обычно включавшей две торпеды Mk 44 или Mk 46, или четыре 175-кг глубинные бомбы на внутренней подвеске и шесть 113-кг бомб или шесть 127- мм НАР HVAR на внешней
- Описание
Фотографии
-
Air Enthusiast 1995-09 / S.Huertas - Sheffield in sight!
Grumman S-2E Tracker ‘2-AS-23’ (0702) of the Escuadrilla Anti-submarina which launched an attack on a submarine contact on May 5, 1982.
-
Мировая Авиация 202
Аргентина приобрела в 1962 году шесть S-2A, снятых с вооружения в США, а в 1967 году - один S-2F, который позже сгорел при пожаре. Шесть самолетов прошли модернизацию с установкой ТВД. Аргентина является одним из двух современных эксплуатантов Tracker.
-
Авиация и Время 2002-02 / А.Котлобовский, Р.Уррибаррес - "...и вся королевская рать": снова о Фолклендах
S-2E Tracker из противолодочной эскадрильи ВМС Аргентины
-
Air Enthusiast 2001-09 / C.Lucchesi - For Naval 'Wings'
Grumman S-2A (P-16) Tracker 7017 - Air Force interloper!
-
Мировая Авиация 145
Бразилия использовала Tracker до снятия с вооружения в 2002 году. Но в 2009 году было объявлено, что бразильцы приобрели восемь планеров C-1 Trader ВМС США, а также самолеты Tracker у Австралии и Уругвая. Два C-1 будут использоваться как источник запасных частей, а остальные самолеты доработают до стандарта S2T. Предполагается, что они начнут службу в 2011 году.
-
Мировая Авиация 202
За 20 лет ВВС Тайваня получили от США 55 самолетов S-2, 22 из них прошли модернизацию в S-2T Turboprop. Все S-2 в 1998 году передали из ВВС в ВМС, 21 самолет эксплуатируется до сих пор.
-
Мировая Авиация 202
Японские Морские силы самообороны закупили в общей сложности 60 S-2F, их поставки начались в 1957 году. Самолетами вооружили 11-ю группу в Каное и 14-ю - в Ацуги; в марте 1984 года S-2F заменили на P-3 Orion.
-
Мировая Авиация 202

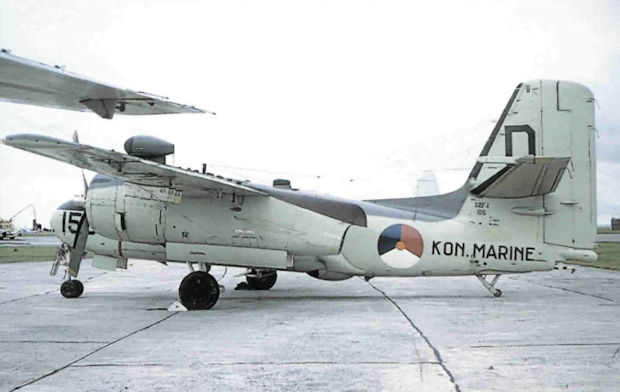

Голландская авиация ВМС (Marine Luchtvaart Dienst) закупила в США и Канаде 45 самолетов Tracker, в том числе и 26 новых S-2F. На авианосце "Карел Доорман" do 1966 года базировались подразделения 2-й и 4-й эскадрилий.
-
Air International 1987-07 / World Warplane Inventory
Grumman S-2T Turbo Tracker in Taiwanese markings.
-
-
Мировая Авиация 202
В полете самолет (№151684) из эскадрильи VS-37 палубной противолодочной боевой группы (CVSG) - один из 252 построенных S2F-3S (позже S-2E). От более ранних вариантов данная модель отличалась, прежде всего, наличием тактической навигационной системы AN/ASN-30.
-
Мировая Авиация 202
Во время войны во Вьетнаме восемь эскадрилий, вооруженных S-2 Tracker, включая и VS-33 (на фотографии), 13 раз несли боевую службу в Тонкинском заливе. Самолеты выполняли противолодочное патрулирование, морские поисково-спасательные операции и корректировали огонь корабельной артиллерии.
-
Мировая Авиация 202
TS-2A, окрашенный в броские цвета Тренировочного командования ВМС США, принадлежал эскадрилье VT-28, на вооружении которой Tracker оставались дольше всего. В учебно-тренировочный TS-2A модернизировали самые первые боевые варианты самолета Tracker.
-
-
Мировая Авиация 202
Самолеты S-2A позднего выпуска (от №133 240 и далее) отличались установленной над кабиной аппаратурой РЭБ AN/APA-69A и смонтированным под правой плоскостью крыла мощным прожектором. Самолеты окрашивались в серый и белый цвета.
-
Мировая Авиация 204

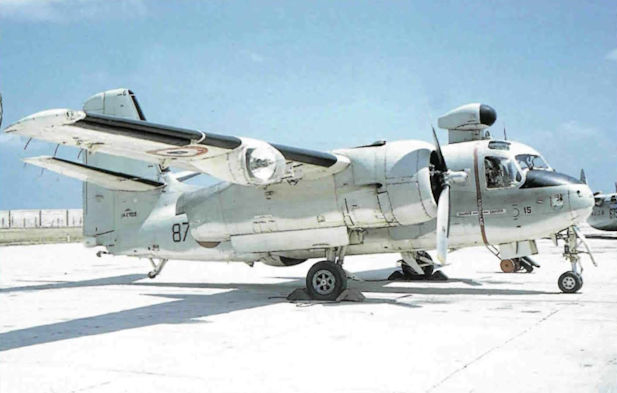

Ряд европейских стран также закупили Tracker. ВВС Италии с 1957 года получили 45 самолетов S-2A - партиями по 6, 14,10 и 15 машин. В 1978 году их заменили на Breguet Atlantic.
-
Мировая Авиация 202

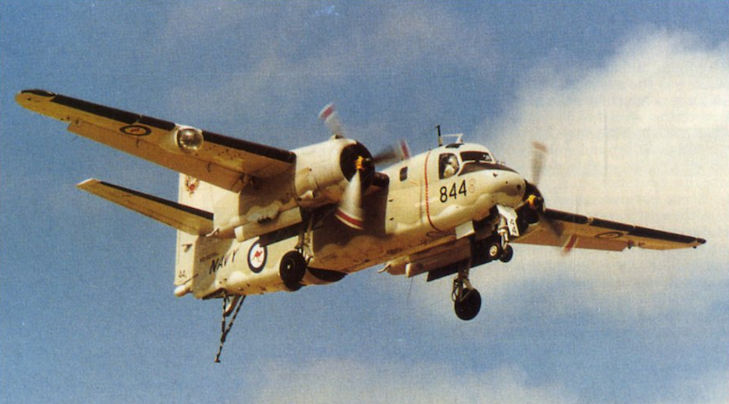

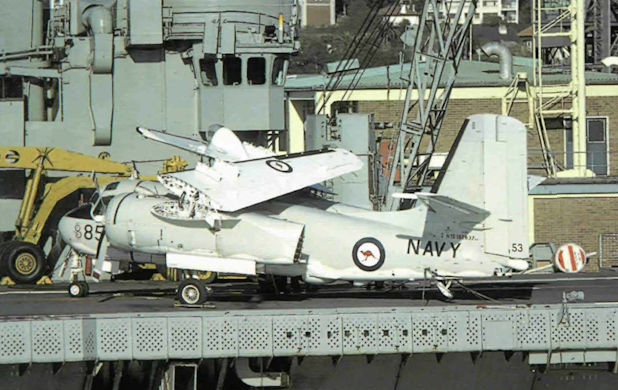

Для замены Fairey Gannet Австралия в 1965 году заказала 14 самолетов S-2E, которые впоследствии базировались на авианосцах "Альбатрос" и "Мельбурн". При пожаре в ангаре сгорело семь самолетов, поэтому в 1977 году для восполнения потерь пришлось закупить еще десять S-2G. Австралия сняла Tracker с вооружения в 1983 году.
-
Мировая Авиация 202
Бразилия сняла с вооружения свои S-2 в 2002 году. Бразильская карьера Tracker получилась длинной - первый самолет был поставлен в 1965 году. После отказа ВМС Бразилии от эксплуатации S-2, все самолеты передали в Береговое командование ВВС.
-
Air Enthusiast 1994-12 / R.Neto - Brazil - 1, U-199 - 0
Crew of the Tracker S-2E (P-16E) and two air force public relations officers that participated in the ceremony of July 31, 1993, 50 years after the sinking of U-199. Pilot of the Tracker was Capitao Ronald Fleming Gonzaga (extreme right). Aircraft was number 7030, from the 1° Esquadrao of the 1° Grupo de Aviacao Embarcada (1st Carrier Aviation Group).
-
Мировая Авиация 204
С 1965 года ВМС Бразилии лишились всех самолетов - с борта авианосцев совершали полеты самолеты ВВС. P-16E - бразильское обозначение S-2E.
-
Мировая Авиация 202
Три S-2A, снятых с вооружения ВМС США, в 1969-1970 годах поступили в ВМС Уругвая. В 1982 году приобретены еще три S-2G также из ВМС США. Три первых самолета прошли ремонт на заводе "Grumman". Сейчас все машины списаны, вместо них используются два C-212 Aviocar.
-
Air Enthusiast 1995-09 / S.Huertas - Sheffield in sight!
Mid-1987 marked the 25th anniversary of continuous Tracker operations with Escuadrilla Aeronaval Anti-submarina. Three surviving S-2As were converted to the utility role, one of them - 0511 ‘2-G-51’ - was painted in this celebration scheme.
-
Мировая Авиация 204
На фотографии запечатлен S-2E авиации аргентинских ВМС, окрашенный в честь 25-летнего юбилея. Вначале Аргентина получила семь S-2A, а в 1977 году - еще шесть S-2E. В ходе фолклендской войны они использовались в роли самолетов РЭБ.
-
Air Enthusiast 1995-09 / S.Huertas - Sheffield in sight!
Grumman S-2E Tracker ‘2-AS-24’ gets ready for a training mission in November 1989.
-
Air Enthusiast 1995-09 / S.Huertas - Sheffield in sight!
Three Escuadrilla Anti-submarina Trackers seen during the late 1980s at Comandante Espora NAS.
-
Air Enthusiast 1995-09 / S.Huertas - Sheffield in sight!
The aircraft carrier ARA 25 de Mayo turning into the wind for the start of a launch cycle - on her deck can be seen an S-2Es, two Super Etendards, an Alouette III, two SH-3Hs and one A-4Q.
Другие самолёты на фотографии: Dassault Super Etendard - Франция - 1974McDonnell Douglas A-4 Skyhawk - США - 1954Sikorsky H-3 / S-61 Sea King - США - 1959Sud-Aviation Alouette III / SA.316 / SA.319 - Франция - 1959
-
Air Enthusiast 1995-09 / S.Huertas - Sheffield in sight!
‘2-AS-25’ about to catch a wire on the 25 de Mayo in March 1983. During the Falklands conflict the unit performed 206 combat sorties totalling 978 flight hours, establishing contact with the British Task Force on more than 40 occasions. The Escuadrilla received Battle Honours.
-
Мировая Авиация 204
Авиация ВМС Тайваня до сих пор ограниченно эксплуатирует несколько самолетов S-2T Tracker (133-я и 134-я эскадрильи ПЛО 6-й авиагруппы ПЛО). Эти самолеты являются модернизированными S-2E и первоначально принадлежали ВВС.
-
Мировая Авиация 204
После эксплуатации на AB "Бонавентюр" канадские самолеты CP-121 Tracker в 1959-1969 годах передали на сухопутные авиабазы. Планы по ремоторизации самолетов и использованию их для патрулирования эксклюзивной экономической зоны реализованы не были.
-
Мировая Авиация 202
Первым импортером Tracker стала Канада, получившая самолет для проведения оценочных испытаний в 1956 году. Вооруженные силы Канады эксплуатировали 100 CS-2F1 и CS-2F2, построенных как в США, так и компанией "de Havilland Canada". На смену Tracker пришел CP-140 Aurora.
-
Air International 1980-07 / R.Grant - Canadian yellow birds
Регистрационный номер: CF-OPZ One of the unsuccessful Grumman CS2F-1 Trackers at Thunder Bay.
-
Air Pictorial 1999-05
The exhibits viewable at CFB Borden. This is Canadair CT-133 21079, with the CF-104 and CP-121 just visible in the background
Другие самолёты на фотографии: Lockheed F-104G Starfighter - США - 1959Lockheed T-33A - США - 1948
-
Air International 1991-06 / R.Stitt - Turbo Firecat ... fighting flames with turbines
Регистрационный номер: F-ZBEI A Conair Firecat of the "Securite Civile" before conversion to turboprop power. Operations using Wright Cyclone-powered Firecats started in 1978.
-
Мировая Авиация 210
Регистрационный номер: F-ZBEX Вариант Firecat фирмы "Conair" оснащен баком для огнегасящих жидкостей с четырьмя створками для сброса, открывающимися в различных сочетаниях. Для размещения бака пол кабины был поднят вверх на 20,3 см.
-
Мировая Авиация 210
Эта пара самолетов "Securite Civile" демонстрирует разницу между Firecat и Turbo Firecat. Французская организация заказала 12 Turbo Firecat.
-
Мировая Авиация 210
ТВД Pratt & Whitney PT6A-67AF вращает пятилопастный винт Hartzell модифицированного Firecat. Видно, что пожарный бак самолета только что был полностью заправлен.
-
Air International 1991-06 / R.Stitt - Turbo Firecat ... fighting flames with turbines
Turbo Firecat T18 undergoes final testing of its retardant delivery system - using water - prior to ferrying to "Securite Civile". The four narrow compartments produce the wide variety of retardant ground patterns required for Initial Attack operations; the computer-controlled system produces any practical combination of door openings and opening intervals.
-
Air Enthusiast 2006-07 / D.Willis - V for Variety /Air forces/ (2)
OV-10A N401DF '310' of the California Department of Forestry at Hemet Valley, 1997.
Другие самолёты на фотографии: North American OV-10 Bronco - США - 1965
-
Air International 2000-04 / R.Francillon - Civilian Broncos /Commercial aviation/
Регистрационный номер: N417DF Carrying the full markings of the California Department of Forestry, OV-10A N401DF '310' is an ex-USMC Bronco, BuNo 155457 and is seen here at its Hemet/Ryan Field base on October 10, 1997. Note the 'Ryan Air Attack' script under the cockpit and also the CDF TS-2A Tracker N417DF ‘76’ behind.
Другие самолёты на фотографии: North American OV-10 Bronco - США - 1965
-
Мировая Авиация 210
К достоинствам Turbo Firecat по сравнению с Firecat относятся снижение времени обслуживания и повышенная надежность. Самолет может нести максимум 3455 л огнегасящей жидкости, которая может быть сброшена за одну секунду. Дополнительные топливные баки под крылом, как на снимке, устанавливаются только на этот вариант.
-
Air International 1991-06 / R.Stitt - Turbo Firecat ... fighting flames with turbines
Регистрационный номер: C-GHPU [4] The proof-of-concept Turbo Firecat T16 pictured on an early test flight. The flush doors and generous venting of the retardant delivery system are clearly visible. The original S-2 tail-wheel installation is now removed as part of a tail weight-reduction programme.
-
Air International 1991-06 / R.Stitt - Turbo Firecat ... fighting flames with turbines
Регистрационный номер: C-GHPU [4] The unmistakable lines of the Grumman S-2 Tracker are clearly evident in this view of the prototype Turbo Firecat C-GHPU. Canadian certification was obtained in February this year following flight testing using 'Papa Uniform'.
-
Air International 1991-06
Регистрационный номер: C-GHPU [4] -
Air International 1991-06 / R.Stitt - Turbo Firecat ... fighting flames with turbines
Регистрационный номер: C-GHPU [4] T16 of "Securite Civile" delivers a two-door salvo of fire retardant during flight testing in British Columbia. Normal retardant delivery speed is 120 knots (222 km/hr)from an altitude of 100-150 ft (30-45m) above the tree canopy.
-
Air International 2017-06 / Airscene
Регистрационный номер: N428DF Cal-Fire air tanker 91 releases its 1,200-gallon (4,542-litre) load during a training drop over Solano County in preparation for the start of the 2017 California wildfire season. Grumman/ Marsh Aviation S-2F3AT (S-2T) is registered to the US Department of Agriculture Forest Service, managed by Cal-Fire and flown and maintained under a contract with DynCorp at McClellan Field in Sacramento, California. It is one of 23 S-2Ts that will be deployed this year to 13 Cal-Fire fire attack bases throughout the state. Tanker 91 is set to be deployed to Ukiah in northern California for 2017.
-
Air International 1991-06 / R.Stitt - Turbo Firecat ... fighting flames with turbines
Conair removes the original flare of the S-2 Tracker nacelle prior to installation of a new stainless steel firewall. This illustration depicts the proof-of-concept Turbo Firecat being converted from a former Conair-operated Firecat.
-
Мировая Авиация 210
Фирма "Marsh" первоначально разработала вариант модернизации S-2F1T Turbo Tracker для Департамента лесного хозяйства Калифорнии. фирма IAI помогла "Marsh" в интеграцией ТВД TPE331 с планером S-2.
-
Мировая Авиация 210
Когда ВВС Тайваня передали свои S-2T в ВМС, последние столкнулись с серьезными проблемами с техническим обслуживанием. Поэтому с 2012 года на смену старым машинам должны прийти P-3 Orion.
-
Мировая Авиация 210
Тайваньские ВВС эксплуатировали свои S-2T в составе комбинированного транспортного/противолодочного крыла на авиабазе Пингтунг, но в 1999 году передали все свои самолеты в ВМС.
-
Air International 2011-11 / News
Регистрационный номер: F-ZBEW Securite Civile Conair Turbo Firecat F-ZBEW/'11' (c/n 621/025) was one of the star items at the RAF Northolt Night Photoshoot held at the airfield in north London on October 6, 2011. While successful photoshoots have taken place at the station in past years to raise money for charity, this year's was the first to be held after dark. It raised money to fund restoration of Northolt's Battle of Britain Operations Room.
-
Aeroplane Monthly 1996-08 / M.Vines - La Ferte-Alais '96
Регистрационный номер: F-ZBAU Grumman Tracker water bomber F-ZBAU of the Securite Civile adds its share to the day’s dampness as it demonstrates its fire-extinguishing capabilities.
-
Мировая Авиация 210
Хотя Аргентина пустила на слом свой авианосец "Бентесико де Майо", S-2UP авиации ВМС этой страны регулярно выполняют полеты с бразильского авианосца "Минас Жериас".
-
Air International 2002-07 / Airscene
The former French Navy aircraft carrier Foch, which was officially transferred to the Brazilian Navy as the NAe Sao Paulo (A-12) in a ceremony at Brest on November 15, 2000, is seen here participating in the joint Argentine and Brazilian Navy exercise ARAEX IV between May 1-5, 2002. This was the first time the recently acquired carrier had participated in the annual ARAEX exercise. Operation of Argentine Navy Super Etendards and S-2T Turbo Trackers (both of which can be seen on the deck here) from the Brazilian carrier marked the first time that their pilots had been able to undertake arrested landings for some considerable time.
Другие самолёты на фотографии: Dassault Super Etendard - Франция - 1974
-
Air Enthusiast 2000-03 / Round-Out
View of Grumman S2F-1 Tracker pattern airframe X500.
-
Air Pictorial 1973-06 / H.Carter, D.Lee - Fly Navy - Tidewater, Virginia
US-2D Tracker 148733, and others, of the Norfolk Station Flight
-
Мировая Авиация 202
Ранние Tracker (на фотографии - S2F-1 первой заводской серии) поставлялись окрашенными целиком в цвет "midnight blue". На завершающем этапе своей карьеры большинство самолетов, однако, получили более яркую окраску.
-
Мировая Авиация 202
Tracker второй линии. По мере выпуска более совершенных моделей 207 самолетов S2F-1 доработали в учебный противолодочный вариант (обозначение S2F-1T, позже TS-2A). TS-2A использовался также для обучения летчиков многомоторных самолетов и стал последним из Tracker, снятых с вооружения ВМС США в 1979 году, когда на смену этим машинам в подразделении VT-28 пришли учебно-тренировочные T-44A. 51 самолет S2F-1 модернизировали в S2F-1U (позже US-2A), использовавшиеся как транспортные самолеты, буксировщики мишеней и пр. Затем 66 самолетов S-2A и большинство S-2B доработали в варианты US-2B.48 S-2C - в US-2C, несколько S-2D - в US-2DH S-2F - в US-2F. Самолет US-2C на снимке (№ 133 376) состоял на вооружении звена, размещенного на авиабазе Неаполь.
-
Air Pictorial 1973-06 / H.Carter, D.Lee - Fly Navy - Tidewater, Virginia
Colour scheme of this target-towing US-2C Tracker, 133338 "JE/17", of Fleet Composite Squadron 2 (VC-2), is "midnite" blue with yellow wings, engine nacelles and tail. Fin colour is red
-
Jane's All the World Aircraft 1964 / 01 - Aircraft
Grumman S-2D Tracker (two 1,525 hp Wright R-1820-82 engines)
-
Мировая Авиация 202
В начале своей карьеры S2F считался самолетом повышенной аварийности. Но, тем не менее, Tracker стали первыми двухмоторными машинами, которые массово применялись на небольших авианосцах. На эскортных и легких авианосцах, таких как "Рэндольф" (на фотографии), Tracker пришли на смену AF-2 Guardian. На каждом вспомогательном противолодочном авианосце обычно базировались две эскадрильи Tracker, эскадрилья противолодочных вертолетов и отряд самолетов дальнего радиолокационного обнаружения.
-
Мировая Авиация 202
S-2D из подразделения VS-26/36 в ожидании взлета на палубе авианосца "Рэндольф", начало 1960-х годов. В то время каждому палубному авиакрылу придавались самолеты специализированного противолодочного авиакрыла.
-
Aeroplane Monthly 1979-02 / R.Lawson - USS Hornet. Last of her line
A VS-33 S-2E Tracker has a minor adjustment made to the port engine.
-
Мировая Авиация 202
Противолодочный Tracker имел широкий ассортимент вооружения, но "главным калибром" являлись ядерные глубинные бомбы Mk 101 "Lulu". На фотографии: в отсеке вооружения висит массогабаритный макет бомбы "Lulu".
-
Air Pictorial 1957-01
The twin-engined Grumman S2F-1 Tracker is equipped with radar, sonobuoys, and magnetic airborne detector gear to pin-point submarines. When a fix is made the S2F-1 can launch either torpedoes, depth charges or rockets to effect the kill. The S2F-1 flew for the first time on 4th December, and is powered by two Curtiss-Wright R-1820-82 engines.
-
Air Enthusiast 2000-03 / Round-Out
View of Grumman S2F-1 Tracker pattern airframe X500.
-
Aeroplane Monthly 1979-02 / R.Lawson - USS Hornet. Last of her line
Two VC-37 S-2E Trackers in flight during an ASW training mission.
-
Мировая Авиация 202
Накануне интеграции противолодочных сил в состав авиакрыльев многофункциональных авианосцев и принятия в начале 1970-х годов на вооружение S-3 Viking, 49 самолетов S-2E модернизировали в S-2G. На фотографии: S-2G из эскадрильи VS-31.
-
Jane's All the World Aircraft 1966 / 02 - Aircraft
Grumman S-2D Tracker of Air Anti-Submarine Squadron 30, US Navy
-
Air Pictorial 1977-07 / H.Hirst - U.S. Navy Attack Carriers and their Aircraft
Grumman S-2G Tracker 153580 of VS-31, Anti-Submarine Wing 56, over Narragansett Bay, Rhode Island, with MAD boom extended
-
Jane's All the World Aircraft 1974 / 01 - Aircraft
S-2G Tracker anti-submarine aircraft, evolved by Martin Marietta from the S-2E
-
Air Pictorial 1956-12 / P.Bowers - U.S. Navy Aircrafts on Display
Grumman S2F-1 Tracker (136482) with underwing missiles, is now in production for the U.S. Navy and Royal Canadian Navy. The Tracker carries a large offensive load which can include torpedoes, depth-charges, or mines, in addition to a built-in armament of 20-mm. cannon. The fuselage houses radar and magnetic airborne detection equipment. Another version is the TF-1 Trader Transport.
-
Air Pictorial 1977-06
Регистрационный номер: N91368 After service with the Italian Navy as MM136560, Grumman Tracker N91368 returned to the U.S.A. through Prestwick on 22/4/77.
-
Air Pictorial 1956-03
Now in service with the U.S . Navy Hunter-Killer Task Groups is the Bethpage, L.I.-built Grumman S2F-2 (unnamed), which differs from the S2F-1 by incorporating a bulged, rotary-type anti-submarine weapons bay amidships. Both versions are powered by two 1,525-h .p. Lycoming-Wright R-1820-82 piston radials giving a maximum speed of 310 m.p.h. Another version in production is the TF-1 general-utility and trainer, which with a crew of two will carry nine passengers or two tons of cargo.
-
-
Air Pictorial 1977-09 / ??? - Royal Review of the Fleet
Three aircraft-carriers were present - H.M.A.S. "Melbourne" (foreground, with Skyhawks, Trackers and a Sea King on deck), H.M.S. "Hermes" (top left) and H.M.S. "Ark Royal"
Другие самолёты на фотографии: McDonnell Douglas A-4 Skyhawk - США - 1954Sikorsky H-3 / S-61 Sea King - США - 1959
-
Air Pictorial 1977-09 / J.Rawlings - Sovereign's Salute - F.A.A. Style
H.M.A.S. "Melbourne", all the way from Australia, with Skyhawks, Trackers, Sea King on view
Другие самолёты на фотографии: McDonnell Douglas A-4 Skyhawk - США - 1954Sikorsky H-3 / S-61 Sea King - США - 1959
-
Air Pictorial 1977-08 / J.Rawlings - Greenham Commons
R.A.N. Tracker N12-153598 "841" of VS-816 from H.M.A.S. "Melbourne" (participant in the Spithead Review), seen in Greenham's static park
-
Aeroplane Monthly 1986-08 / Grapevine
The Royal Australian Navy Museum’s Grumman S-2E Tracker, N12-152333/VH-NVX, on a sortie from Nowra, New South Wales in April 1986.
-
Авиация и Космонавтика 2010-08 / М.Лисов - На родине пионера авиации. Музей Военно-Воздушных Сил Бразилии
Регистрационный номер: FAB-7037 Противолодочный палубный самолет P-16 "Трекер"
-
Air Pictorial 1956-10
Second De Havilland, Canada, production CS2F-1 Sentinel for the Royal Canadian Navy.
-
Air Pictorial 1955-08 / The journal of a roving spotter
A Grumman S2F-1 Sentinel is undergoing evaluation trials by the Royal Canadian Navy near Toronto. It is on order for the R.C.N.; production aircraft will be built under licence in Canada by de Havilland (Canada) Ltd., and will be known as CS2F-1. Delivery is due to begin next year.
-
Мировая Авиация 202
Канадские CS-2F, позже обозначавшиеся CP-121, в начале своей карьеры служили в противолодочной обороне, а в конце использовались для патрулирования 200-мильной экономической зоны у побережья Канады, введенной в январе 1977 года.
-
Jane's All the World Aircraft 1980 / Encyclopedia of Aviation - Aircraft A-Z - v3
Grumman CS2F-1 Trackers.
-
Air Enthusiast 1995-09 / S.Huertas - Sheffield in sight!
S-2E 2-AS-23 was the first to be upgraded as S-2UP, by IAI, and included replacing the old Wright R-1820-82WA reciprocating engines by state-of-the-art Garrett TPE331 turboprops driving Hartzell five-bladed propellers. The other four surviving S-2Es are being upgraded at the Naval Rework Facility in Comandante Espora.
-
Air Enthusiast 1995-09 / S.Huertas - Sheffield in sight!
S-2E ‘2-AS-23’ gets ready for a training mission in November 1989. During the South Atlantic War in April-June 1982, the Escuadrilla constituted Task Group 80.2.2 with five operational S-2Es operating from the 25 de Mayo, Port Stanley and Rio Gallegos.
-
Air Enthusiast 1995-09 / S.Huertas - Sheffield in sight!
Early S-2As were used by the Escuadrilla Anti-submarina for front line duties from 1962 to 1977, from the carriers Independencia and 25 de Mayo.
-
Air Enthusiast 1995-09 / S.Huertas - Sheffield in sight!
Tracker ‘2-AS-23’ launching from the 25 de Mayo‘s single catapult.
-
Авиация и Время 2012-01 / А.Котлобовский - Разрывы бомб под звуки танго (4)
"Треккер" садится на палубу авианосца "25 де Майо"
-
Air International 1991-06 / Military Aircraft Directory (2)
GRUMMAN S-2E TRACKER
-
Aeroplane Monthly 1983-10 / J.Atkins - Back to the boneyard
Ranks of Grumman E-1 Tracers alternate with S-2 Trackers, sheltering under their AEW Radomes and folded wings. In the background stand twin-engined Convair C-131 Samaritans and Boeing KC-97s.
Другие самолёты на фотографии: Boeing C-97 / Model 377 Stratocruiser - США - 1944Convair CV-240 Convair-Liner / C-131 / C-340 / C-440 - США - 1946Grumman E-1 / WF-2 Tracer - США - 1956
-
Мировая Авиация 145
Компания "Grumman" разработала Trader как палубный транспортный (COD) вариант базового S-2. Обратите внимание на дополнительные окна кабины.
-
Air Pictorial 1957-03
PASSENGER-CARGO GRUMMAN. The TF-1 Trader is a general utility-transport-trainer version of the 52 Tracker anti-submarine aircraft. The Trader utilises the same wing and tail unit as the Tracker, but has a deeper, wider and roomier fuselage, with accommodation for nine passengers. Life rafts are stowed in compartments in the rear ends of the engine nacelles. Equipped with the latest navigational devices, the Trader is also suitable for all-weather operational carrier-training.
-
Air Pictorial 1977-07 / H.Hirst - U.S. Navy Attack Carriers and their Aircraft
Grumman C-1A Trader COD aircraft, 146053, about to land on the U.S.S. "Constellation"in the South China Sea, July 1974
-
Jane's All the World Aircraft 1980 / Encyclopedia of Aviation - Aircraft A-Z - v3
Grumman Tracker, получивший по исходному обозначению S2F прозвище "STooF", позже видоизмененное до "Stuff", - первый в мире самолет, способный самостоятельно искать и уничтожать подводные лодки. Самолеты Tracker составили ядро палубной противолодочной авиации ВМС США и довольно широко экспортировались. Существовало несколько модификаций.
Grumman C-1A Trader. -
Мировая Авиация 204
TF-1 Trader - транспортный самолет для авианосцев. Первым транспортным самолетом, специально созданным для доставки грузов и личного состава на борт авианосцев ВМС США, стал TF-1 Trader (после 1962 года - C-1A). Фюзеляж машины был переделан и вмещал 9 пассажиров или 1588 кг груза. С 1955 года ВМС получили 87 самолетов, эксплуатировавшихся почти 30 лет. Четыре машины переоборудовали в TF-1Q (EC-1A) для подготовки операторов систем РЭБ. Trader были приписаны к своим авианосцам, а не к корабельному авиакрылу, которое периодически передавалось другим авианосцам. В 2010 году Бразилия объявила о решении приобрести со складов ВМС США восемь C-1 для переоборудования под стандарт S-2T4.
-
Мировая Авиация 202
Для замены самолетов Avenger, применявшихся в качестве транспортного средства для людей и грузов при доставке на авианосцы, компания "Grumman" предложила S2F-2 без целевого оборудования и вооружения. В 1955 году такие TF- 1 Trader начали поступать в специализированные подразделения Fleet Tactical Support Squadron и Fleet Logistics Support Carrier Onboard Delivery Squadron, а также вошли в состав авиакрыльев ударных и противолодочных авианосцев - последних кораблей, на которых базировались самолеты с поршневыми двигателями и имевших запасы авиационного бензина. После вывода этих авианосцев из боевого ядра флота транспортные TF-1 базировались только на береговых аэродромах. Последний TF-1 списали 27 ноября 1988 года.
-
Aeroplane Monthly 1979-02 / R.Lawson - USS Hornet. Last of her line
A Grumman C-1A Trader with wings almost in full spread position
-
Air Pictorial 1956-03 / Photos by request
First photograph of the utility transport and navigational trainer Grumman TF-1, developed from the carrier-borne S2F-1. With aft facing seating, nine passengers can be carried. Crew is three. Note deck landing hook under tail. BuAer no. is 136750.
-
Air Pictorial 1956-09
GRUMMAN TF-1 TRADER. By removing the submarine hunter-killer gear from the S2F Tracker and using the basic airframe of this series on which to hang the necessary modifications. Grumman have provided the U.S. Navy with a new supply aircraft for its carrier fleet, which has begun to replace the aged Avengers of the Fleet Logistic Air Wings. The TF-1 Trader made its first flight in January 1955 and is already in service with the U.S. Navy; its duties include cargo or passenger carrying. training and utility work. Power units are identical on all models, but in place of the sonobuoys carried in the rear part of the nacelle of the S2F, the TF-1 stows liferafts.
Salient features : A completely new fuselage, broader and deeper, has been designed for this machine, and seats nine passengers in rearward-facing seats. Alternatively a special cage for cargo can be fitted, designed to protect loads against the abnormal stresses of carrier landings . Vertical tail surfaces are the same for all models, but the TF-1 has a tailplane of 4 ft . 1 3/4 in . greater span.Total length is3 in. less than on the S2F. Photograph shows an S2F Tracker of the Royal Canadian Navy. -
Air Pictorial 1973-06 / H.Carter, D.Lee - Fly Navy - Tidewater, Virginia
Carrier On-board Delivery C-1A Trader 146018 of Sqn. VRC-40
-
Jane's All the World Aircraft 1964 / 01 - Aircraft
Grumman C-1A Trader general-utility transport-trainer
-
Air International 1982-08
Регистрационный номер: C-FOPX, C-GHQY Some of the fire-fighting fleet of Conair Aviation, seen towards the end of 1981. They include the Grumman/de Havilland CS2F-2 C-GHQY (fleet No 562, c/n DHC-35) and CS2F-1 C-FOPX (fleet No 565, c/n DHC-31). The Conair fleet includes nine Trackers, 12 A-26 Invaders and seven DC-6B water-bombers.
-
Air International 1991-06 / R.Stitt - Turbo Firecat ... fighting flames with turbines
The piston-engined Firecat.
-
Авиация и Время 2006-02 / А.Заблотский, А.Сальников - Небесные пожарные
Пожарный самолет на базе противолодочного S-2 "Tracker"
-
Air Enthusiast 1997-01 / R.Stitt - Conair's Mighty Sixes
Familiar scene at Abbotsford in May 1994 as the fleet stands ready for the start of the new operating season. Heading the line-up is ‘Tanker 49’, formerly operated by Western Airlines and the ‘Fuerza Aerea de Chile’ and shown wearing the polar bear motif of the Northwest Territories. Conair Firecats bring up the rear.
Другие самолёты на фотографии: Douglas DC-6 / C-118 Liftmaster - США - 1946
-
Air International 1991-06 / R.Stitt - Turbo Firecat ... fighting flames with turbines
The Turbo version Firecat. Reported price is approximately $4 million. Conair expect to continue producing both piston-engined and Turbo types for some years to come.
-
Air International 1991-06 / S.Thompson - Tracker mods from Marsh
Proof-of-concept Marsh Turbo-Tracker conversion which has been flying for three years. Variants are the TS-2A tanker and the TS-2E ASW aircraft, the latter due to fly this month (June). The company plans to produce 24 per year from 1992.
-
Air International 1991-06 / R.Stitt - Turbo Firecat ... fighting flames with turbines
The cockpit of the piston-engined Firecat, the instrumentation giving away its age. The engine throttles remain roof-mounted.
-
Air International 1991-06 / R.Stitt - Turbo Firecat ... fighting flames with turbines
The Turbo Firecat’s FAR 25 IFR cockpit is completely new. The angle-of-attack system indicator is visible to the left of the airspeed indicator; angle-of-attack indexers are mounted on the glare shield in the line of sight of each pilot.
-
Air Pictorial 1958-10
GRUMMAN S2F HUNTER KILLER. An all-weather submarine chaser.
-
Мировая Авиация 202
S-2E Tracker. В 1974-1975 годах ВМС Венесуэлы (Aviacion de la Marina Venezolana) полу чили восемь машин S-2E Tracker, снятых с вооружения в США. Самолеты базировались на Пуэрто-Кабелло и применялись как противолодочные. Они оставались на вооружении до начала 1990-х годов. Недорогие и универсальные самолеты Tracker ценились в государствах Южной Америки, их использовали во многих странах этого региона.
-
-
Мировая Авиация 202
Conair Turbo Firecat
-
Мировая Авиация 145
Grumman S-2 Tracker
-
Air Pictorial 1956-09
GRUMMAN TF-1 TRADER. Data : Manufacturer : The Grumman Aircraft Engineering Corporation, Bethpage, Long Island, N.Y. Power : two Wright R-1820-82 Cyclone 9 piston engines of 1.525 h.p. each, built by Lycoming. Accommodation: crew four (S2F), nine passengers. Dimensions : span 69 ft. 8 in.; length 42 ft .; height 16 ft . 3t in . No other data released.
-
Air International 1991-06 / R.Stitt - Turbo Firecat ... fighting flames with turbines
General arrangement drawing of the Conair Turbo Firecat.
Тип фотографий
- Все фото (116)
- Боковые проекции (9)
- Цветные фото (44)
- Ч/б фото (54)
- Кабина (2)
- Модели, рисунки, схемы, чертежи (7)
