Описание
Страна : США
Год : 1998
Единственный экземпляр
Двухместный двухдвигательный высотный исследовательский самолет
Scaled Composites/Rutan Model 281 Proteus
В конце 1990-х годов компания «Scaled Composites» расширила свою область деятельности и создала летательный аппарат Model 281 Proteus. Самолет предназначался для осуществления полетов большой продолжительности, для чего разработчики применили схему тандемно расположенных крыльев (основное крыло и переднее горизонтальное оперение), имевших большое относительное удлинение. Причем ПГО имело очень большой размах, а основное крыло могло удлиняться за счет добавки съемных панелей в его концевых частях.
Самолет Proteus оснащался двумя турбовентиляторными двигателями Williams FJ44 и был рассчитан на продолжительные (14-18 часов) полеты на высоте около 19-20 км.
Построен лишь один самолет, который был облетан 26 июля 1998 года. Он мог использоваться в беспилотном или пилотируемом вариантах, в полуавтономном или дистанционно-пилотируемом режимах. Связь с постом управления и передача данных осуществлялась посредством линии спутниковой связи, которая наряду с автопилотом была разработана компанией «Scaled Composities» в рамках проекта ERAST, реализуемого НАСА.
В октябре 2000 года Proteus установил в своем классе ряд мировых рекордов по высоте полета.
Самолет вначале планировалось испытать на возможность применения в качестве телекоммуникационного ретранслятора, но в итоге он стал многоцелевым исследовательским аппаратом. С марта 2000 года он принимал участие в целом ряде проектов, преимущественно по контрактам правительственных ведомств США (НАСА, Министерство энергетики и пр.).
Полезная нагрузка Proteus размещалась на подфюзеляжном пилоне и могла включать малогабаритную оптико-электронную систему с передачей информации в реальном масштабе времени (Airborne Real-Time Imaging System); специальный прибор NAST-I (National Polar-Orbiting Operational Environmental Satellite System Airborne Sounder Testbed - Interferometer); контейнер длиной 9,1 м, созданный для лазерной системы воздушного базирования (Airborne Laser), а также РЛС с синтезированной апертурой луча и режимами «воздух» и «поверхность», которая создавалась для стратегического разведывательного БЛА RQ-4 Global Hawk.
В 2005 году самолет использовался для испытаний коммерческой космической ракетной системы, созданной компанией «Transformational Space Corp.». В течение трех полетов в мае - июне с самолета были испытаны масштабная (в размере 23% от оригинала) модель четырехместной капсулы указанной ракетной системы и разгонный блок.
Компания «Scaled Composites» использовала крыло Proteus в качестве основы для разработки самолета Model 318, а корпорация «Northrop Grumman Corporation», которая приобрела компанию «Scaled Composites» в августе 2007 года, в настоящее время использует самолет Proteus для отработки новых технологий в рамках создания новых беспилотных летательных аппаратов.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Scaled Composites Model 281 Proteus
Тип: двухместный двухдвигательный высотный исследовательский самолет
Силовая установка: два турбовентиляторных двигателя Williams FJ44-2 тягой по 10,20 кН
Летные характеристики: максимальная скорость 504 км/ч; абсолютный потолок 19 277 м; практический потолок с полезной нагрузкой 998 кг - 16 764 м; скороподъемность 17,3 м/с; продолжительность полета при удалении от базы 1851 км - 14 ч
Размеры: размах ПГО 16,67 м; размах основного крыла 23,65 м; длина 17,17 м; высота ок. 5,36 м; площадь ПГО 16,60 мг; площадь основного крыла 27,92 м2
Масса: пустого 3084 кг; взлетная 5670 кг
- Описание
Фотографии
-
Авиация и Космонавтика 2019-09 / О.Рязанцев - Многоликий "Протеус"

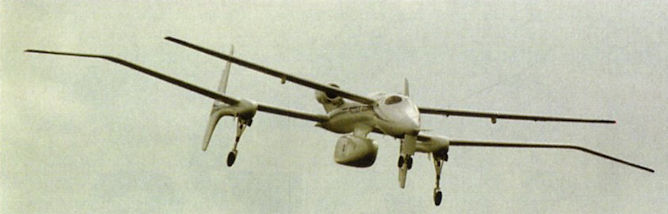

«Протеус» в полете
-
Air International 2019-04 / M.Broadbent - Shape-shifter /Technology/

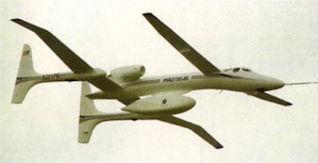

Scaled Composites Proteus, used for airborne research and systems testing, presents a unique profile from any angle.
-
Air International 2019-04 / M.Broadbent - Shape-shifter /Technology/
Proteus' tandem-wing and twin-boom configuration helps to create space for carrying pods to the existing centreline belly pylon. There are additional payload bays around the aircraft.
-
Авиация и Космонавтика 2019-09 / О.Рязанцев - Многоликий "Протеус"
Сброс с «Протеуса» 227-кг бомбы
-
Авиация и Космонавтика 2019-09 / О.Рязанцев - Многоликий "Протеус"
Совместный полет «Протеуса» и БЛА «Global Hawk» во время имитации дозаправки в воздухе
Другие самолёты на фотографии: Ryan RQ-4 Global Hawk / MQ-4C Triton - США - 1998
-
Air International 2019-04 / M.Broadbent - Shape-shifter /Technology/
Proteus pictured carrying a payload for the US Air Force Multi-Platform Radar Technology Insertion Program.
-
Авиация и Космонавтика 2019-09 / О.Рязанцев - Многоликий "Протеус"
Созданная в рамках MP-RTIP ("Multi-Platform Radar Technology Insertion Program") модульная система с АФАР проходила испытания на Scaled Composite Proteus и может устанавливаться на БЛА Global Hawk Block 40 и другие носители.
-
Jane's All the World Aircraft 2000 / 2-01 - AIRCRAFT - FIXED-WING - CIVIL

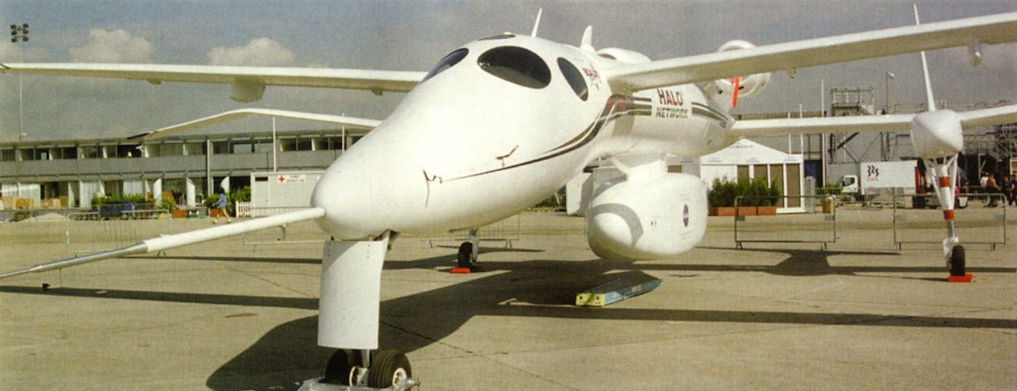

Proteus European debut at Paris, June 1999 (1999)
-
Авиация и Космонавтика 2019-09 / О.Рязанцев - Многоликий "Протеус"
Полет с исследовательским контейнером NASA по программе «Crystal-FACE»
-
Air International 2019-04 / M.Broadbent - Shape-shifter /Technology/
More than 30 payloads have been carried by Proteus, many for various NASA projects.
-
Мировая Авиация 231
Proteus несет аппаратуру измерения радиационного фона атмосферы (проект Министерства энергетики США). В 2002-2006 годах самолет выполнил множество исследовательских полетов с баз в Оклахоме, на Аляске и в Австралии.
-
Авиация и Космонавтика 2019-09 / О.Рязанцев - Многоликий "Протеус"
Макет ракеты-носителя (DTA), подвешенный под «Протеус»
-
Авиация и Космонавтика 2019-09 / О.Рязанцев - Многоликий "Протеус"
Длинные стойки шасси обеспечивают удобный подход к подфюзеляжному узлу подвески и позволяют размещать на нем достаточно крупные контейнеры с испытываемой аппаратурой
-
Мировая Авиация 231
Proteus мог нести более тяжелую полезную нагрузку, но в ущерб дальности и продолжительности полета. На фотографии он несет контейнер, разработанный в центре НАСА в рамках проекта INTEX-NA (Intercontinental Chemical Transport Experiment - North America) для изучения уровня загрязнения на планете.
-
Air International 2019-04 / M.Broadbent - Shape-shifter /Technology/
Scaled Composites says Proteus remains a cost-effective, flexible test platform.
-
Авиация и Космонавтика 2019-09 / О.Рязанцев - Многоликий "Протеус"
Такими должны были быть самолеты-ретрансляторы «Протеус», оснащенные антенной фирм «Angel Technologies» и «Raytheon» по программе HALO
-
Авиация и Космонавтика 2019-09 / О.Рязанцев - Многоликий "Протеус"
Таким мог быть БЛА «Модель 395», спроектированный на базе «Протеуса»
-
Jane's All the World Aircraft 2000 / 2-01 - AIRCRAFT - FIXED-WING - CIVIL
Scaled Composites Proteus high-altitude radio relay aircraft (1999)
