Описание
Страна : Германия
Год : 1933
Двухместный учебный самолет для начального летного обучения
Heinkel He 72 Kadett и He 172
Биплан He 72 Kadett предлагался в 1933 году в качестве простого учебного аэроплана для начального летного обучения. Самолет был смешанной (металлической и деревянной) конструкции с обшивкой из полотна, открытыми кабинами, одностоечной бипланной коробкой со смещенными друг относительно друга плоскостями, расчалочным хвостовым оперением и неубирающимся шасси с хвостовым костылем.
Первой серийной моделью стал вариант He 72A с инвертированным рядным мотором Argus As 8B мощностью 140 л.с. (104 кВт), позднее замененным на двигатель As 8R мощностью 150 л.с. (112 кВт). Вариант He 72B являлся основным в серийном выпуске машины. Его силовая установка включала звездообразный мотор BMW-Bramo (Siemens) Sh.14A мощностью 160 л.с. (119 кВт). He 72В строили в двух военных версиях, в виде аэроплана He 72B-1 с колесным шасси и двухпоплавкового гидроплана He 72BW Seekadett. Гражданской разработкой был вариант He 72B-3 Edelkadett для туризма и обучения.
Самолет выпускался большой серией для ВВС Германии, но данные по общему выпуску ныне утеряны. Эти машины интенсивно использовались во Второй мировой войне в своей исходной роли учебного самолета и для связи, а также служили в Словакии в качестве легкого ударного самолета с небольшим количеством легких бомб.
Проект He 172, появившийся только в виде прототипа в 1934 году, был в основном модификацией варианта He 72B с установленным на его моторе капотом типа NACA с большой хордой.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Heinkel He 72B Kadett
Тип: двухместный учебный самолет для начального летного обучения
Силовая установка: один звездообразный ПД BMW-Bramo (Siemens Sh.14A) мощностью 160 л. с. (119 кВт)
Летные характеристики: максимальная скорость 185 км/ч на уровне моря; крейсерская скорость 170 км/ч на оптимальной высоте; начальная скороподъемность 180 м/мин; набор высоты 1000 м за 6 мин; практический потолок 3500 м; радиус полета 475 км
Масса: пустого 540 кг; максимальная взлетная 865 кг
Размеры: размах крыла 9,00 м; длина 7,50 м; высота 2,70 м; площадь крыльев 20,70 м2
- Описание
Фотографии
-
Мировая Авиация 155
Ничем особо не примечательный в конструктивном отношении самолет He 72 стал классическим учебным бипланом. На фотографии виден незакапотированный звездообразный мотор Sh.14A He 72B.
-
Flight 1934-05 / Flight
Регистрационный номер: D-3224 ANGLICISED: One of the machines brought over by the week-end party, a Heinkel "Kadett," has a distinctly "English" look.
-
Air-Britain Archive 1985-04
Регистрационный номер: D-ESRY This time our new problem is to identify the photos below. They reached us from Mike Hooks who was having a look for suitable airfield photos at the time. The three below are only part of a much larger collection featuring an international gathering at Heston. One of the other prints with a nondescript background is labelled 'Lympne 29.8.36' so we could have a mixture of locations. Certainly Flight and Aeroplane recorded an international meet at Lympne at the time, with 36 foreign visitors. So, while you may like to identify these three German visitors, if anyone has details of their itinerary we should be most interested.
D-ESRY was a Heinkel He 72 B1 Kadett, a type used by Lufthansa training schools before and during the war.
In our notes on D-ESRY on p.86/2 we should have said "Luftwaffe training schools" and not Lufthansa. -
Aeroplane Monthly 1998-12 / M.Hooks - Weekend jolly /Inter-war civil/

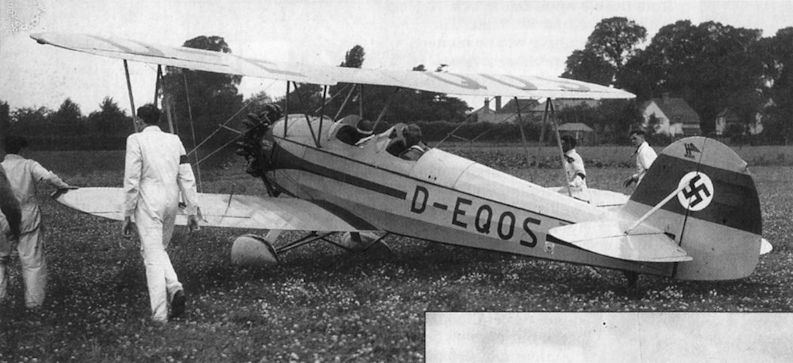

Регистрационный номер: D-EQOS [2] Captain A. von Winterfeldt, on his Thursday arrival, “made his circuit in a beautiful vertical turn” said Flight. His mount was Heinkel Kadett D-EQOS, neatly spatted; his passenger was Dr Robert Henschel.
-
Aeroplane Monthly 1998-12 / M.Hooks - Weekend jolly /Inter-war civil/
Регистрационный номер: D-EQOS [2] Part of the visiting aircraft park at Heston. Visible are Hornet Moths EC-BBF and OE-DKS, BA Eagle HB-DES, Klemm KI 32 D-EREQ, Heinkel Kadett D-EQOS, Leopard Moths HB-ARI and HB-EFE, and Waco UIC PH-MAG.
Другие самолёты на фотографии: British Klemm BK-1 Eagle - Великобритания - 1934De Havilland Hornet Moth / D.H.87 - Великобритания - 1934De Havilland Leopard Moth / D.H.85 - Великобритания - 1933Klemm Kl.32 / Kl.36 - Германия - 1932WACO C / S Series - США - 1931
-
Flight 1936-07 / Flight
Capt. A. von Wirterfeldt, the pilot of the Heinkel Kadett, and Dr. Robert Henschel are welcomed
-
Jane's All the World Aircraft 1980 / Encyclopedia of Aviation - Aircraft A-Z - v4
Регистрационный номер: D-2589 Heinkel He 72 Kadet.
-
Flight 1937-05 / Flight Advertisements
"Heinkel-Kadett" engined with SH 14 A 4
