Варианты
- Morane-Saulnier - Type N / Моран-монокок - 1914 - Франция
- Morane-Saulnier - AC (MS-23) - 1916 - Франция
Morane-Saulnier Type N
Первый самолет Type N был облетан Роланом Гарросом на авиационных состязаниях в австрийском Асперне в июле 1914 года. Самолет был выполнен по типичной для компании "Morane-Saulnier" схеме, но его обтекаемый фюзеляж имел круглое сечение, а вертикальное оперение получило киль, как на самолетах Type L позднего выпуска. Ролан Гаррос попал в плен после вынужденной посадки на Type L в апреле 1915 года. Первый военный Type N, получивший собственное имя "Le Vengeur" (мститель), появился на Западном фронте у Ойгена Жильбера из эскадрильи MS.23. Затем построили еще один вариант, Type Nm, но лишь небольшое число этих машин поступило на службу. От предшественника этот вариант отличала измененная хвостовая часть фюзеляжа и доработанное оперение.
Во Франции Type N ошибочно называли Morane Monocoque, а в Англии - Morane Bullet. Британский Авиакорпус получил 24 самолета вскоре после поставки первых французских машин, они были распределены по нескольким эскадрильям, но большинство попало в 6-ю эскадрилью. Некоторое количество самолетов также несло службу в авиации царской России.
Варианты
Type I: отличался от Type Nm 110-сильным (82 кВт) ротативным ПД Le Rhone 9J; несколько машин недолгое время служили в 60-й британской эскадрилье, но основным покупателем была Россия; наиболее результативным российским подразделением был XIX истребительный отряд, базировавшийся в Луцке
Type V; оснащался 110-сильным Le Rhone; вариант отличался значительными доработками, включая установку нового крыла и более высокую переднюю часть фюзеляжа, где был установлен дополнительный топливный бак для увеличения дальности; 12 самолетов были поставлены британскому армейскому Авиакорпусу, а остальные - России
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Morane-Saulnier Type Nm
Тип: одноместный истребитель
Силовая установка: один ротативный ПД Le Rhone 9C мощностью 80 л. с. (60 кВт)
Летные характеристики: максимальная скорость 145 км/ч
Масса: пустого 288 кг; максимальная взлетная 444 кг
Размеры: размах крыла 8,15 м; длина 5,83 м; высота 2,50 м; площадь крыла 11,00 м2
Вооружение: один 8-мм пулемет Hotchkiss или 7,7-мм Vickers или Lewis
- Описание
Фотографии
-
АвиаМастер 1997-04 / С.Ершов, С.Спичак - "Моран" - истребитель /Самые первые/
Первый прототип «Морана-Солнье тип N», на котором Роллан Гарро выступал на венском авиашоу летом 1914 г. Черный вымпел под крылом появился в память о нескольких австрийских авиаторах, погибших в первые дни салона. Внешний вид самолета стандартный для того времени (покрытое аэролаком полотно), за исключением частично неокрашенных в черный цвет металлических панелей на фюзеляже и дисков колес.
-
АвиаМастер 1997-04 / С.Ершов, С.Спичак - "Моран" - истребитель /Самые первые/
Регистрационный номер: MS-388 Второй прототип «Морана-Солнье тип N» (серийный номер MS388) из состава эскадрильи MS49, пилот - су-лейтенант Эжен Жильбер. Франция, весна-лето 1915 г.
-
История Авиации 2001-05 / А.Сергиенко - Короли первых воздушных боев /Пионеры/
"Моран Солнье" N Эжена Жильбера, на котором он летал в июне 1915г. в эскадрилье MS49. Серийный номер MS388 появился на руле поворота уже на фронте.
-
АвиаМастер 1997-04 / С.Ершов, С.Спичак - "Моран" - истребитель /Самые первые/
«Моран-Солнье тип N» (серийный номер неизвестен), на котором в составе Grupement d'Anders (Группа Андерса) летал Жан Шапу (16 побед). На капоте хорошо видно, как плохо французская черная краска противостояла бензину и маслу. Трехцветная (насколько можно было разобрать по фотографиям тех лет) красно-бело-красная полоса была индивидуальной эмблемой.
-
АвиаМастер 2005-03 / Д.Евстафьев - Пулемет победы /Арсенал/
Регистрационный номер: MS-394 "Моран-Солнье" тип N из эскадрильи MS.12 французских ВВС, 1915г.
-
АвиаМастер 1997-04 / С.Ершов, С.Спичак - "Моран" - истребитель /Самые первые/
Регистрационный номер: 5068 «Моран-Солнье тип N» (серийный номер 5068) из состава 1-й эскадрильи Королевского Воздушного Корпуса. Второй по счету «Буллит», переданный англичанам. На этом самолете Юстас О.Грэнфелл (8 побед) одержал 17 января 1916 г. четыре победы. Самолет вооружен французским пулеметом «Гочкисс», имеет стандартную окраску и несет британские опознавательные знаки.
-
АвиаМастер 1997-04 / С.Ершов, С.Спичак - "Моран" - истребитель /Самые первые/
Регистрационный номер: A199 [2] «Моран-Солнье тип І» (серийный номер A199, первоначально, когда самолет принадлежал французским BBC - MS735) из состава 60-й эскадрильи Королевского Воздушного Корпуса. Франция, осень 1916 г. В то время эта машина принадлежала Уильяму Фраю (11 побед). В целях облегчения идентификации самолетов этого типа расчетами зенитных орудий, носовая часть окрашена в красный цвет.
-
АвиаМастер 1997-04 / С.Ершов, С.Спичак - "Моран" - истребитель /Самые первые/
Регистрационный номер: A176 «Моран-Солнье тип I» (серийный номер A176). Один из нескольких «Буллитов», дослуживших до того момента, когда в Королевском воздушном Корпусе применили камуфляж. Обратите внимание: киль самолета оставлен в неизменном виде. Самолет не имеет вооружения, что, по-видимому, указывает на его принадлежность к летной школе. Англия, осень 1916 г.
-
История Авиации 2000-01 / В.Дымич, В.Куликов - Григорий Сук /Асы мира/
Регистрационный номер: MS-742 "Моран-N" французской постройки (сер. N 742). 9-й истребительный авиаотряд, аэродром Брозешти, Юго-Западный фронт, март 1917г.
-
АвиаМастер 1997-04 / С.Ершов, С.Спичак - "Моран" - истребитель /Самые первые/
Регистрационный номер: MS-741 «Моран-Солнье тип I» (серийный номер MS741) из состава 1-го истребительного авиаотряда. Пилот - штабс-капитан Константин Вакуловский (6 побед). Россия, апрель 1917 r.
-
АвиаМастер 1997-04 / С.Ершов, С.Спичак - "Моран" - истребитель /Самые первые/
«Моран-Солнье тип I» (серийный номер неизвестен) из состава 4-го корпусного авиаотряда. Россия, зима 1916-1917 гг. Окраска самолета весьма необычна: нетрадиционный «зимний» камуфляж, нанесенный по всей обшивке за исключением вертикального оперения и нижних поверхностей крыла и стабилизатора, полное отсутствие черных линий на неокрашенном полотне. Вместо стандартной трехцветной полосы на руле поворота - кокарда. Все это говорит о том, что машина в России была заново обтянута полотном и окрашена.
-
АвиаМастер 1997-04 / С.Ершов, С.Спичак - "Моран" - истребитель /Самые первые/
«Моран-Солнье тип I» из состава 19-го корпусного авиаотряда. Пилот - прапорщик Иван Смирнов (11 побед). Россия, лето-осень 1917 г. На вертикальном оперении изображена эмблема части (стилизованный белый череп со скрещенными костями).
-
Мир Авиации 1993-03 / В.Куликов - Гордость русской авиации /Асы мира/
"Моран-Солнье" N, в различной литературе ошибочно приписываемый А.Козакову. С декабря 1916 по апрель 1917 на истребителе летал второй русский ас из 1 БАГ - И.В.Смирнов.
-
Aeroplane Monthly 1974-01 / ??? - Morane replica
The well known Morane Type N replica built by Doug Bianchi of Booker, photographed by Peter Harris.
-
АвиаМастер 1999-06 / В.Куликов - За победу! Хроника 1-й боевой авиагруппы Юго-западного фронта /В небе первой мировой/ (1)
У истребителя "Моран-Солнье I" 19-го корпусного отряда стоят унтер-офицер Иван Смирнов (справа) и пленный немецкий летчик, сбитый Смирновым в воздушном бою 17 апреля 1917г.
-
Jane's All the World Aircraft 1980 / Encyclopedia of Aviation - 1. Chronology
A Morane-Sauinier monoplane fitted with a machine-gun and deflector plates (1 April 1915).
-
Jane's All the World Aircraft 1980 / Encyclopedia of Aviation - Aircraft A-Z - v4
Регистрационный номер: A186 Morane-Saulnier Type N.
-
История Авиации 2000-01 / В.Дымич, В.Куликов - Григорий Сук /Асы мира/
По сравнению с маневренным "Бэби", "Моран" отличался изрядной "дубоватостью" - сказывалось широкое крыло и своеобразный метод создания кренящего момента (гоширование), использованный в конструкции истребителей этого типа.
-
АвиаМастер 1997-04 / С.Ершов, С.Спичак - "Моран" - истребитель /Самые первые/
«Моран-Солнье тип І» из состава 4-го корпусного авиаотряда ВВС русской армии. Россия, зима 1916-1917 гг.
-
Авиация и Космонавтика 2024-10 / Ю.Ефремов, А.Харлов - Наследие (3)
Самолёт Morane-Saulnier Type N из состава 1-го АОИ. Весна 1917 г.
-
АвиаМастер 2002-04 / В.Куликов - Начало пути: истребительная авиация России в первой мировой войне /Из истории воздушных войн/
На появившемся в России в конце 1916г. "Моране-монококе" с синхронным пулеметом "Виккерс" одержали свои первые победы русские асы Смирнов и Кокорин.
-
Авиация и Время 1998-01 / В.Куликов - Российская армейская авиация в I мировой войне /Аэроархив/ (2)
Истребитель "Моран-монокок" из 2-го истребительного отряда. Зима 1916-1917г.
-
АвиаМастер 1997-04 / С.Ершов, С.Спичак - "Моран" - истребитель /Самые первые/
Черный траурный вымпел под крылом "Морана-Солнье тип N" Ролана Гарро. Еще никто не знает, что Европа доживает последние мирные дни, и потому погибших австрийцев оплакивают все. Вена, июнь 1914 г.
-
АвиаМастер 1997-04 / С.Ершов, С.Спичак - "Моран" - истребитель /Самые первые/
"Моран-Солнье тип N" - «Мститель» Эжена Жильбера. 27 июня 1915 г. он будет сбит зенитным огнем.
-
История Авиации 2001-05 / А.Сергиенко - Короли первых воздушных боев /Пионеры/
"Мститель" Жильбера.
-
Мировая Авиация 198
Среди летавших на Type N знаменитых французских пилотов были Жан Навар из эскадрильи MS.12 и мастер высшего пилотажа Адольф Пегу из MS.49.
-
Авиация и Космонавтика 2018-11
An early gun mounting on a Morane Saulnier Type N. The Lewis gun is aimed by an infantry blade sight and deflector plates on the propeller blades enable the gun to be fired through the propeller arc.
-
Air International 1987-11 / Fighter A to Z
The Type I was fundamentally a Type N with a more powerful engine
-
АвиаМастер 1997-04 / С.Ершов, С.Спичак - "Моран" - истребитель /Самые первые/
«Моран-Солнье тип Nm» (военный), модель 1915 г., вооруженная 8-мм пулеметом «Гочкисс». Обратите внимание: капот мотора, кок и лопасти пропеллера окрашены блестящим лаком. На лопастях и капоте видны фирменные клейма изготовителей.
-
Air International 1987-11 / Fighter A to Z
The Type G fighter was a refined development of the basic Type G of 1912, but was built after the Type N and was not manufactured in series.
-
Aeroplane Monthly 1977-07 / The Queen's Silver Jubilee Air Pageant, White Waltham
One of the aircraft contributed by Doug Bianchi's Personal Plane Services of Wycombe Air Park was this Morane Type N reproduction, engined with a Continental C-90 well-concealed in the highly polished cowling. The Morane's earlier all-silver finish has now given way to camouflage.
-
Aeroplane Monthly 1978-02
Morane Saulnier Type N replica
-
АвиаМастер 1997-04 / С.Ершов, С.Спичак - "Моран" - истребитель /Самые первые/
Вот так выглядела огневая точка на «Моранах»-истребителях. Судя по наличию плексигласового козырька, данный снимок был сделан осенью 1915 - зимой 1916 r.

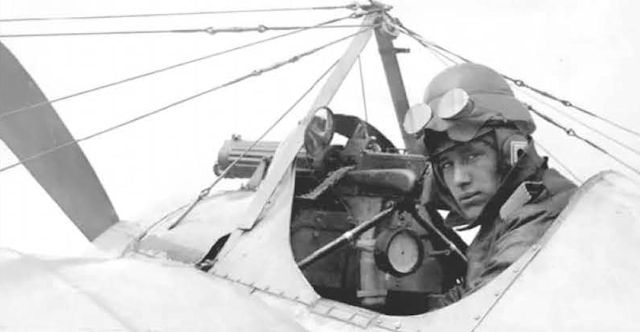

Пилот в кабине "Морана-Солнье" N. Хорошо виден пулемет "Гочкис" с обоймой и отсекатели пуль на винте. -
Мировая Авиация 63
Моноплан Morane, доработанный Роланом Гарросом, был вооружен пулеметом, а на лопастях винта закреплены стальные пластины; одна такая пластина видна на фотографии чуть выше капота мотора.
-
Авиация и Космонавтика 2024-12 / В.Хвощин - Видеть дальше "буратиньего носа" (2)
Регистрационный номер: MS-740 Одна из первых фотографий зеркала заднего вида на самолете Morane Saulnier I (серийный номер MS740) из состава 19-го корпусного авиаотряда. В кабине пилот-ас старший унтер-офицер Иван Васильевич Смирнов (9 воздушных побед). Фотография сделана в марте-апреле 1917 года. На этом снимке мы видим и важный атрибут любого летчика - ветрозащитные очки.
-
Aeroplane Monthly 1982-12 / W.Fry - Scout pilot
Регистрационный номер: A199 [2] All four Type I Morane monoplanes acquired by the RFC were used by No 60 Sqn. A199 was flown several times by the author though he was not responsible for this mishap.
-
Aeroplane Monthly 1982-12 / W.Fry - Scout pilot
Регистрационный номер: A207 Morane-Saulnier Type V A207 was issued to No 60 Sqn on September 13, 1917 but was struck off charge on September 26, possibly as a result of this mishap.
-
АвиаМастер 1997-04 / С.Ершов, С.Спичак - "Моран" - истребитель /Самые первые/
В начале войны «Мораны» были довольно опасными противниками в руках опытных пилотов, но к концу второго года сражений они уже безнадежно устарели. 9 марта 1916 г. 1-я эскадрилья понесла очередную потерю: в схватке с немецким разведчиком (пилот - лейтенант Патигер, летнаб - унтер-офицер Грешер), входившим в состав Fl.Abt. (A) 213, погиб 2-й лейтенант Королевского Воздушного Корпуса Р.П.Турнер. Не совсем ясно назначение приставленной к дереву лестницы.
-
АэроХобби 1993-01 / Р.Мараев - Авиация гетмана П.Скоропадского /В небе Украины/
Morane Saulnier N ("Моран-Монокок")
-
Air International 1987-11 / Fighter A to Z
The Type N, unofficially known as the "Morane Bullet”, was fitted with propeller-mounted bullet deflectors for its single machine gun.
-
Air International 1987-11 / Fighter A to Z
The Type V was a somewhat larger aircraft built in parallel with Type I.
-
Air International 1987-11 / Fighter A to Z
The Type G fighter was a refined development of the basic Type G of 1912, but was built after the Type N and was not manufactured in series.
