Легкий транспортный самолет общего назначения с экипажем из одного-двух человек

История конструкций самолетов в СССР 1938-1950 гг.

Многоцелевой самолет мирного назначения. Он оригинален прежде всего тем, что схема его - расчалочный биплан - теперь уже почти не встречается, но, как показала жизнь, вовсе не устарела. Она была выбрана вдумчиво. Проектирование самолета было начато О.К. Антоновым задолго до организации его ОКБ, еще в 1940 г, продолжалось и в последующие годы одновременно с работой по ОКА-38. По заданию предполагалась установка двигателя АШ-21 в 500/700 лс. Однако по расчетам конструктора наивыгоднейшим был двигатель АШ-62ИР в 820-1000 лс. Первый полет был 31 августа 1947 г (летчик П.Н. Володин), испытания шли до июля 1948 г, по настоянию конструктора с двумя сменными винтомоторными группами. Самолет был принят с АШ-62ИР к серийной постройке под названием Ан-2. Самолет испытывался в сельскохозяйственном варианте, но уже тогда выяснилась возможность и других областей его применения, прежде всего как транспортного и пассажирского. Он явно становился многоцелевым. В связи с этим была увеличена норма его платной нагрузки - вместо первоначальных 1320 кг были приняты 2000 кг (что О.К. Антонов и предвидел).

Ан-2. Крупносерийный самолет со многими вариантами, но без изменения его основной схемы и конструкции (Радченко И.В., Крамчанинов В.П., Дубринский В.П. Самолет Ан-2. М, Редиздат Аэрофлота, 1959; Руководство по летной эксплуатации самолета Ан-2, М, Редиздат Аэрофлота, 1958).

Конструкция - металлическая из Д16-Т (?в=41-43 кгс/кв.мм), Д16-АТ (плакированного) с полотняной обшивкой крыльев, рулей, закрылков и элеронов. Моторама и шасси - из стали 30ХГСА (?в=140#10 кгс/кв.мм). Ленты-расчалки - из стали 45А (?вр=700-900 кгс/кв.см, ?>11%) диаметром: несущие - 14 мм, поддерживающие - 11 мм. Фюзеляж - полумонокок балочно-стрингерного типа.

Шпангоуты листовые, с отбортовками. Обшивка работающая, толщиной 0,6-1,2 мм, в передней и средней частях фюзеляжа - 0,8 мм. Все заклепки по обшивке с чечевицеобразной головкой, из Д-18, диаметром 2,6-3 мм.

В левом борту большая грузовая дверь 1,53*1,46 м, а в ней - меньшая пассажирская. Фонарь кабины летчика выпуклый с боков для обзора назад и вниз. Внутренние размеры грузовой (и пассажирской) кабины 4,1*1,6*1,8 м (высота), в ней 10 круглых иллюминаторов.

Коробка крыльев одностоечная, стойки I-образные. Площадь верхнего крыла - 43,55 кв.м, нижнего - 27,96 кв.м, полная - 71,51 кв.м. Профиль их - Р-II-ЦАГИ, 14% толщины.

Крылья двухлонжеронные. Лонжероны (на 15 и 60% хорды) двутаврового сечения, их полки образованы прессованными угольниками. На верхнем крыле автоматические предкрылки, щелевые зависающие элероны и закрылки, на нижнем щелевые закрылки. В верхнем крыле - шесть топливных баков на 1200 л (900 кг) бензина.

Площадь горизонтального оперения - первоначально 11,38 кв.м, позднее - 12,28 кв.м; вертикального - 5,85 кв.м. Левый элерон, левый руль высоты и руль направления с триммерами. Полотняная обшивка крепится к фасонным полкам нервюр посредством алюминиевой полоски, впрессованной в паз полки.

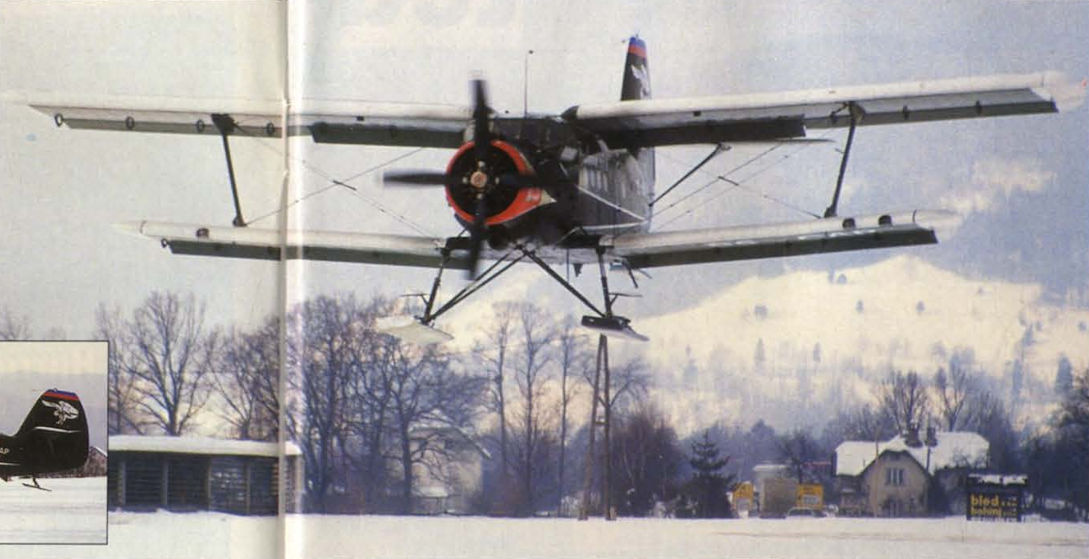

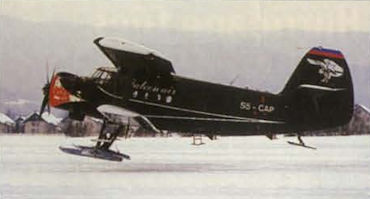

Шасси пирамидальной схемы; колеса полубаллонные, главные - 800*260 мм, хвостовое - 470*210 мм. Лыжи специальные, дуралюминовые, прямоугольные в плане, снабженные тормозными гребешками с пневмоуправлением ими. Площадь главных лыж 2,18 кв.м, хвостовой - 0,6 кв.м.

Широко применены штамповки из стали и алюминиевых сплавов. Управление самолетом - двойное, смешанное, тросами и тягами. В оборудование самолета входит противообледенительная жидкостная система винта и остекления фонаря.

Масса двигателя АШ-62ИР - 567 кг. Винт первоначально был В-509А-Д7 диаметром 3,6 м с четырьмя деревянными лопастями "саблевидной" формы, смененный затем на винт АВ-2.

Масса пустого самолета без оборудования кабины - 3250 кг, взлетная нормальная - 5250 кг, взлетная максимальная - 5500 кг, посадочная максимальная - 5250 кг, устройства для опыления - 135 кг, для опрыскивания - 120 кг, бензина (в сельскохозяйственном варианте) - 300 кг, масла - 50 кг. В грузо-пассажирском варианте с сиденьями, масса пустого самолета - 3320 кг, экипаж - 160 кг, бензин и масло - от 300 до 900 кг, платная нагрузка - 1515 кг. Химикаты - от 1405 до 1500 кг.

Разрушающая перегрузка - 5,61, для шасси - 4,39, для поплавков - 5,18. Длина САХ - 2269 мм, диапазон центровок - 17-33% САХ, на поплавках - 19,2% САХ. Все это при полетной массе 5500 кг.

Скорость максимальная у земли - 239 км/ч, на поплавках - 223 км/ч; на высоте 1500 м - соответственно 256 и 233 км/ч, скорость отрыва - 70 км/ч, набора высоты - 140 км/ч, посадочная - 69-85 км/ч; скороподъемность - 3,1 м/с, взлетная дистанция с набором высоты 10 м - от 300 до 320 м, с набором высоты 25 м - 540 м. Время набора высоты 1000 м - 5,4 мин, 3000 м - 16 мин.

Бипланная схема самолета Ан-2 с мощной механизацией крыльев позволила достичь очень малой взлетной и посадочной скоростей и обеспечила применение самолета на неподготовленной местности, на любых площадках, где до него могли действовать только самолеты У-2, По-2, Як-12 и другие легкие самолеты с двигателями в 100-200 лс.

Расход бензина - от 118 до 185 кг/ч, что дает от 0,55 до 0,75 л на 1 км пути (0,4-0,53 кг на 1 км).

Выход на эксплуатацию самолетов Ан-2 начался с августа 1948 г. К январю 1987 г. на них перевезено более 370 миллионов пассажиров, выполняется 96% авиахимработ, обрабатывается ежегодно свыше 100 миллионов гектаров полей и лесов. Самолет является единственным в мире, выпускаемым более 40 лет.

В 1959 г чертежи самолета были переданы в Польшу, и там с августа 1960 г продолжался серийный выпуск Ан-2. Многочислены его модификации, их можно насчитать около двух десятков.

Самолеты Ан-2 экспортированы в 28 стран. Самолетов Ан-2 во всех вариантах выпущено около 30 тысяч, в основном в Польше и Китае.

Ан-2Т. 1948 г, транспортный, почтовый, грузовой без пассажирских сидений. Это, по сути дела, простейший вариант, конструкция самолета в чистом виде, без всякого кабинного оборудования, но пригодный для любых перевозок максимально возможных по габаритам и массе предметов.

Ан-2ТП. 1949 г - пассажирский и грузовой со скамейками вдоль бортов фюзеляжа на 12 человек, чем и отличается от предыдущего. Предназначался для авиалиний самой небольшой протяженности (30-200 км) вокруг городов.

Ан-2ТД. Парашютно-десантный и учебный для сброса 12 парашютистов и их грузов; как предыдущий, без всякой отделки кабины, со скамейками вдоль бортов и с приспособлениями для сброса. Широко применяется для обучения парашютистов.

АН-2П. Пассажирский 12-14-местный, с нормальными легкими пассажирскими сиденьями и звукоизоляцией кабины.

АН-2С. Санитарный на шесть лежачих больных, с двумя сопровождающими медработниками.

Ан-2СХ. Сельскохозяйственный с устройствами для опыления и опрыскивания.

Для порошкообразных химикатов, гранулированных удобрений и для жидкостей в центре масс самолета установлен бак емкостью 1400 л типа "хоппер", т.е. сужающийся к низу и заканчивающийся круглым отверстием диаметром 300 мм, через которое порошок поступает в туннельный распылитель и рассеивается полосой шириной от 18 до 22 м. С 1975 г применяется трехканальный распылитель РТШ-1, позволяющий увеличить рабочую ширину захвата до 34-36 м.

Опрыскивающая жидкость выливается из бака в горизонтальную трубку, прикрепленную под нижним крылом по всему его размаху и даже выходящую за пределы концов крыла. Между баком и трубкой - дозирующий насос, действующий от ветрянки. Трубка снабжена многочисленными насадками. Эти устройства разнообразны, многое менялось в поисках лучших решений, пока удалось достичь равномерного рассеивания жидкости, как и порошка, полосой до 30 м ширины. В одну секунду может быть высыпано или рассеяно до 20 кг порошка или 18 л жидкости. Управление пневматическое. Устройства для опрыскивания и опыливания взаимозаменяемы на одном и том же самолете. Была проведена большая работа по созданию и доводке этих устройств, практически отработано несколько различных вариантов, не обозначаемых отдельными индексами

Для посадки на неподготовленные аэродромы было построено и испытано специальное шасси. К его обычным главным колесам были добавлены на тех же осях сварные тележки, несущие по два дополнительных колеса (хвостовые от Ан-2) спереди и сзади главного и хвостовое колесо с дополнительной лыжей.

Опорная поверхность возросла вдвое, и самолет мог рулить и взлетать даже поперек борозд вспаханного поля, проходимость резко возросла. Однако маневренность самолета на земле ухудшилась, и новое шасси серийно не строили.

Самолеты Ан-2 сельскохозяйственной авиации больше страдали от коррозии, чем обычные, и иногда их приходилось списывать при налете всего 5-6 тыс. часов вместо 12 тыс. часов общетехнического ресурса.

С этим удалось в какой-то мере справиться посредством антикоррозионной зашиты на основе эпоксидных грунтов и эмалей.


Самолет СХА-1/Ан-2/Ан-2Т/Ан-2СХ
Год выпуска 1947/1948/1949/1949
Назначение СХ/?/Т/СХ
Число мест 2/2+12/2+12/2
Количество двигателей 1/1/1/1
Двигатель, марка АШ-21/АШ-62ИР/АШ-62ИР/АШ-62ИР
Мощность, л.с. 700/1000/1000/1000
Длина самолета, м 12,6/12,4/12,4/13,2
Размах крыла, м 18,18/18,18/18,18/18,18
Площадь крыла, м2 71,5/71,5/71,5/71,5
Масса пустого, кг 2784/3474/3360/3440
Масса топлива+масла, кг 400 + 40/900/400 + 40/300 + 50
Масса полной нагрузки, кг 1330/1776/2140/1810
Взлетная масса, кг 4114/5250/5500/5250
Удельная нагрузка на крыло, кгм2 58/73,5/77/73,5
Удельная нагрузка на мощность, кг/л. с. 5,4/5,2/5,5/5,2
Массовая отдача, % 38/34/39/35
Скорость у земли, км/ч 250/234/255/230
Скорость на высоте, км/ч (км) 225(1,7)/253(1,6)/268/254
Посадочная скорость, км/ч 70/85/85/87
Потолок практический, м 4200/4440/?/4300
Продолжительность полета, ч 3/3/3/2
Дальность полета, км 600/540/?/?
Разбег, м 150/180/200/200
Пробег, м 130/170/240/240

Показать полностью

Описание:

  • История конструкций самолетов в СССР 1938-1950 гг.
  • Ан-2, Ан-3 и Ан-4 конструкции О. К. Антонова
  • plane photo
    Мировая Авиация 17
    Регистрационный номер: HA-MEP   [2]

    Группа "Utterly Butterly Exhibition Flyers". Самолет Bub, так называется биплан Ан-2 группы "Utterly Butterly Exhibition Flyers", был построен в Польше в 1981 году. До 1995 года, после снятия с эксплуатации, биплан хранился под открытым небом, пока его не купила "Utterly Butterly". Самолет прошел восстановительный ремонт в Венгрии и сегодня является звездой многочисленных авиашоу, неизменно приковывая к себе внимание зрителей, как самый большой одномоторный самолет-биплан в мире. Одномоторный Ан-2 выглядит настоящим гигантом в сравнении с самым маленьким в мире двухмоторным самолетом - Cri-Cri, который также принадлежит "AeroSuperBarics". На авиашоу Ан-2 демонстрирует отличную маневренность на малых скоростях полета, короткие взлет и посадку, проходы на малой высоте со скоростью 240 км/ч, но самыми зрелищными являются проходы на малой высоте с предельно малой скоростью - всего 56 км/ч!

  • plane photo
    Aeroplane Monthly 1999-11 / M.Hiscock - A day with the "UtButs" /Airshow behind-the-scenes/

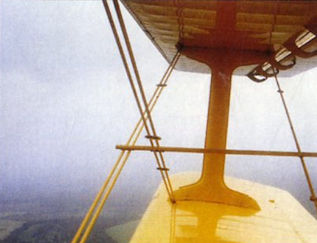

    Although legal for VFR flight, the weather was not pleasant on the way back to Rendcomb, but at least the Antonov was enclosed.

  • plane photo
    Aeroplane Monthly 1999-11 / M.Hiscock - A day with the "UtButs" /Airshow behind-the-scenes/

    fuelling the Antonov is hazardous in the dry but with wet wings, great care is needed as a fall would definitely hurt!

  • plane photo
    Aeroplane Monthly 1999-11 / M.Hiscock - A day with the "UtButs" /Airshow behind-the-scenes/

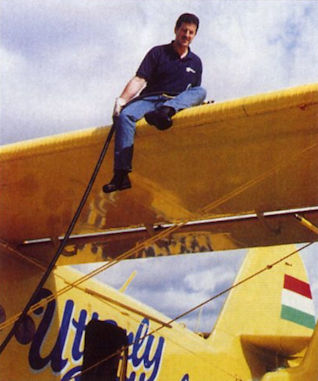

    With pilot Andy Wyatt on the top wing, his son James ties the fuel pump handle to a piece of rope so that Andy can pull it up to refuel.

  • plane photo
    Aeroplane Monthly 2000-01 / A picture of '99 Winners /Photo competition winners/
    Регистрационный номер: HA-MEP   [2]

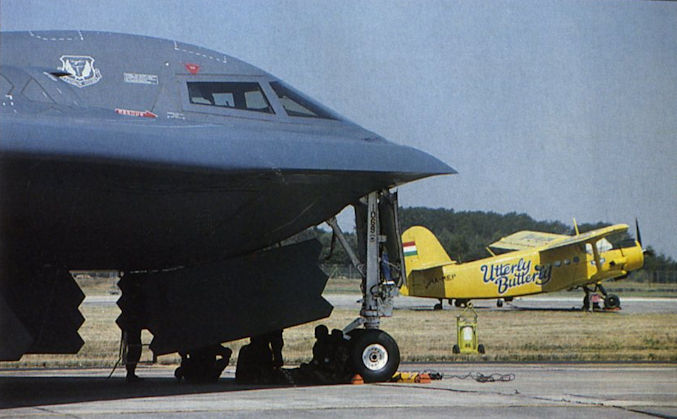

    Keith Gaskell of Yateley, Hampshire, submits From the Sublime to the Utterly Ridiculous, a contrasting pair comprising Northrop Grumman B-2A Spirit 92-1069 and Utterly Butterly-sponsored Antonov An-2 HA-MEP at the Royal International Air Tattoo at Fairford on July 24, 1999. He wins a Samsung Rocas 300 APS compact camera. Film used: Kodachrome 64. Camera used: Canon EOS 50E

    Другие самолёты на фотографии: Northrop B-2 Spirit - США - 1989

  • plane photo
    Aeroplane Monthly 1999-11 / M.Hiscock - A day with the "UtButs" /Airshow behind-the-scenes/

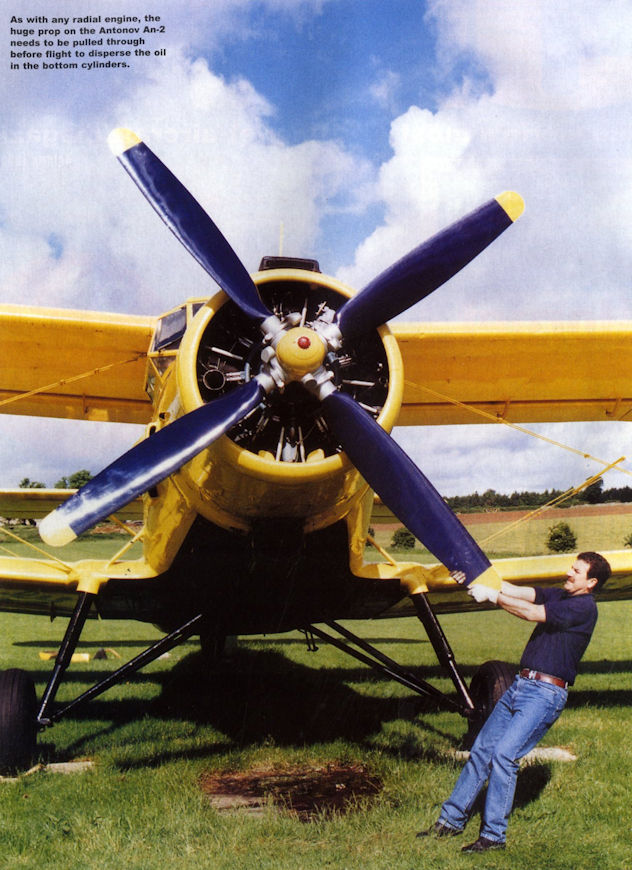

    As with any radial engine, the huge prop on the Antonov An-2 needs to be pulled through before flight to disperse the oil in the bottom cylinders.

  • plane photo
    Мировая Авиация 100
    Регистрационный номер: HA-MKF   [2]

    Ан-2ТП (HA-MKF) венгерской компании "Trener Air" был построен польским авиазаводом PZL (город Мелец). Последний самолет семейства Ан-2 компания передала заказчику в 2002 году.

  • plane photo
    Air International 1995-08 / Talkback
    Регистрационный номер: HA-YHC

    Formerly used for cartography, An-2P Colt HA-YHC (c/n 1G18145) is now used to celebrate mass, weddings and funerals! Reflecting its religious role, a yellow cross is painted on the cabin door and the lower wing undersurface. Operated by Air Church, the aircraft is based at Kaposujlak, Hungary.

  • plane photo
    Aeroplane Monthly 1996-11 / M.Oakey - Vintage news
    Регистрационный номер: HA-MKE, HA-MKF   [2]

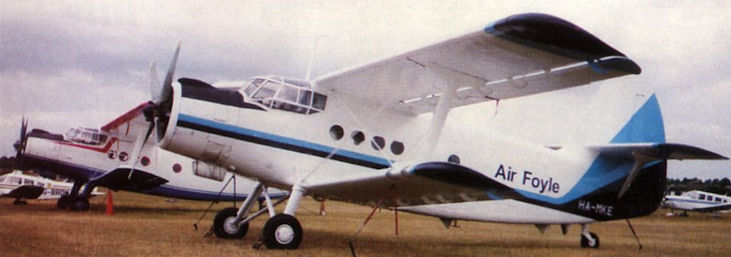

    James Black has ferried a second Antonov An-2 into White Waltham, arriving there on August 8, 1996. Joining HA-MKF, the resident An-2, 22-seat HA-MKE has been bought by Luton airline chief Christopher Foyle, who plans to make it available for parachuting and air displays when he is not making use of it himself.
