Описание
Страна : Франция
Год : 1967
Двухместный экспериментальный самолет с крылом изменяемой стреловидности
Варианты
- BAC/Dassault - AFVG - 1967 - International
- Dassault - Mirage G.8 - 1967 - Франция
Dassault Mirage G
В середине 1960-х годов Франция и Великобритания договорились о совместной разработке ударного самолета с крылом изменяемой стреловидности. Правительство Франции также приняло решение о постройке полностью французского прототипа на основе более раннего проекта истребителя-бомбардировщика с изменяемой стреловидностью крыла Dassault Mirage F2 и силовой установкой из одного ТРДДФ SNECMA TF-306E тягой 91,20 кН. "Dassault" получила заказ на постройку самолета в октябре 1965 года. Фирма сохранила в новом проекте фюзеляж, хвостовое оперение и трехопорное шасси от Mirage F2, но изменила силовую установку и крыло. Крыло изменяемой геометрии выбрали схожим с крылом американского самолета F-111.
Прототип собрали в мае 1967 года, первый полет он выполнил 18 ноября того же года. Летные испытания шли быстро. Уже через неделю после их начала был выполнен полет с крылом, установленным в положение максимальной стреловидности (70°), а через два месяца была достигнута максимальная скорость 2233 км/ч (M=2,l). Mirage G обладал большим боевым потенциалом, но после выполнения 316 испытательных полетов с налетом 400 часов прототип разбился в январе 1971 года. Дальнейшие работы в области крыла измененяемой стреловидности были сконцентрированы на проектировании двухдвигательного Mirage G8.
Заказ на два прототипа Mirage G8, двухдвигательного варианта Mirage G, был получен в конце 1968 года. Силовая установка самолета состояла из двух ТРДДФ SNECMA Atar 9K-50, состав БРЭО аналогичен БРЭО самолета Dassault Milan. Минимальный угол стреловидности высоко расположенного крыла 23°, максимальный - 70°.
Первый прототип Mirage G8.01 (собран в двухместной конфигурации) выполнил первый полет 8 мая 1971 года, второй прототип - одноместный Mirage G8.02 - поднялся в воздух 13 июля 1972 года. Оба прототипа интенсивно летали по программе летных испытаний, которая дала обширные результаты во многих областях, включая особенности поведения крыла изменяемой стреловидности. Результаты испытаний оказались столь обнадеживающими, что было принято решение о разработке серийного варианта Mirage F8 (позже Super Mirage) в рамках программы перспективного боевого самолета ACF (Avion de Combat Futur) для ВВС Франции. На Super Mirage планировалось установить два ТРДДФ SNECMA М53 тягой 83,35 кН и крыло постоянной стреловидности. ВВС Франции пришли к выводу о чрезмерной дороговизне крыла изменяемой стреловидности, решив, что рост массы самолета с таким крылом и сложность его эксплуатации не "окупаются" приростом летных данных. В результате решили оснастить самолет крылом постоянной стреловидности по передней кромке 55°. В серийное производство Super Mirage запущен не был, но опыт его проектирования использовали при создании Mirage 2000 и Super Mirage 4000.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Dassault Mirage G8.01
Тип: двухместный экспериментальный самолет с крылом изменяемой стреловидности
Силовая установка: два ТРДДФ SNECMA Atar 9K-50 тягой по 70,61 кН на форсаже
Летные характеристики: максимальная скорость на большой высоте 2494 км/ч или М=2,35; начальная скороподъемность 14000 м/мин; практический потолок 20 000 м; дальность с ПТБ около 6500 км
Масса: пустого 10 000 кг; максимальная взлетная 23 800 кг
Размеры: размах крыла (в положении максимальной стреловидности) 13,00 м; длина 16,80 м; высота 5,35 м; площадь крыла в положении максимальной стреловидности 37,00 mj
- Описание
Фотографии
-
Air Enthusiast 2002-09 / T.Buttler - 'Super Mirages'. France's quest for a future fighter
The single-engined Mirage G variable-geometry prototype with wings in the forward position.
-
Air Enthusiast 2002-09 / T.Buttler - 'Super Mirages'. France's quest for a future fighter
The Mirage G8-01 was a two-seater; the second machine, G8-02, had just the single seat.
-
Мировая Авиация 130
18 ноября 1967г.: в Истре (Франция) совершил первый полет экспериментальный истребитель с крылом изменяемой геометрии Dassault Mirage G.
Dassault Mirage G8 prototype variable-geometry strike fighter, with wings fully swept. -
Мировая Авиация 58
8 мая 1971г.: после потери экспериментального истребителя с изменяемой геометрией крыла Dassault Mirage G, случившейся 13 января 1971 года, программа была продолжена на двухдвигательном Mirage G8, впервые взлетевшем 8 мая в Истре.
-
Air Enthusiast 2001-11 / F.Lert - The Test-pilot's Test Pilot
Mirage G8s 01 and 02 flying together
-
Мировая Авиация 102
Крыло Mirage G8 не имело элеронов - управление по крену на малых скоростях полета осуществлялось отклонением расположенных на верхней поверхности крыла интерцепторов, а на больших скоростях - дифференциальным отклонением стабилизатора. На фотографии - в полете оба прототипа G8, одноместный G8.02 и двухместный G8.01.
-
Air Enthusiast 2002-09 / T.Buttler - 'Super Mirages'. France's quest for a future fighter
Lovely view of G8-01, in high-speed configuration with the wings swept fully back.
-
Aviation Historian 31 / K.Hayward - AFVG "A political problem for both sides..."
A contract for one two-seat single-engined experimental variable-geometry fighter prototype was awarded to Dassault by the French government on October 13, 1965. It was first publicly shown, as a static exhibit only, at the 1967 Paris Air Salon. The wing sweep had a range from 20° when fully forward to 70° in the fully swept position.
-
Aviation Historian 31 / K.Hayward - AFVG "A political problem for both sides..."
The first Mirage G prototype, powered by a single SNECMA-built Pratt & Whitney TF-306E turbofan, made its maiden flight on November 18, 1967. After an extensive test programme, it was lost in an accident on January 31, 1971. Two examples of a twin-engined version were later developed and flown during 1971-72, but the G project was abandoned.
-
Air Pictorial 1969-06 / J.Stevens - France's Aircraft Industry
Dassault Mirage G - sole variable-geometry aircraft outside the U.S.A. and Russia - with wings at 20 deg.
-
Мировая Авиация 52
Один из прототипов F1 в совместном полете с Mirage IIIG, имеющим крыло с изменяемой геометрией. Самолеты семейства Mirage С, как и F, вели свое происхождение от Mirage III и были предназначены для французских ВВС в качестве современных тактических истребителей-перехватчиков. Mirage IIIG продемонстрировал многообещающие характеристики, планировалось создать несколько вариантов этой машины, включая однодвигательный и двухдвигательный, а также палубный самолеты для ВМС.
Другие самолёты на фотографии: Dassault Mirage F.1 - Франция - 1966
-
Jane's All the World Aircraft 1975 / 01 - Aircraft
The two-seat (nearest camera) and single-seat versions of the Dassault Mirage G8, with variable-geometry wings in swept and forward positions respectively
-
Jane's All the World Aircraft 1980 / Encyclopedia of Aviation - Aircraft A-Z - v3
Dassault Mirage G8s.
-
Авиация и Время 2005-04 / А.Котлобовский, А.Харук - Mirage F1 - классика жанра
Опытный истребитель Mirage G8 с крылом изменяемой геометрии
-
Aeroplane Monthly 1973-07 / Paris Spotlight
The Dassault Mirage G.8 second prototype spreads its wings
-
Air Enthusiast 1971-08 / Airscene
As revealed, the Dassault Mirage G8.01 differs in many respects from the Mirage G1 which was destroyed during its 316th flight on 13 January, 1971. Both the fuselage and the vertical tail surfaces have been substantially redesigned, and power is provided by two SNECMA Atar 9K-50 turbojets of 15,873 lb (7 200 kg) thrust with reheat which will eventually be supplanted by advanced-technology SNECMA M53 engines of 18,650 lb (8 460 kg) thrust. Since its first flight at Istres on 8 May, the Mirage G8 has made extremely rapid progress in its flight test programme and is to be equipped with the multi-mode Thomson-CSF Cyrano IV radar, the nav/attack system being based in other respects on that of the Jaguar A, and including laser range-finding, doppler and bombing computer elements. Maximum take-off is of the order of 40,500 lb (18 470 kg), and a second Mirage G8 prototype is scheduled to fly next year, and although no production funding is included in the current (1971-6) defence budget, both Dassault and the Armee de I’Air hope that some juggling of existing programmes will provide funds for production preparations with a view to an in-service date of 1978-9.
-
Air Enthusiast 2002-09 / T.Buttler - 'Super Mirages'. France's quest for a future fighter
Model of the Mirage G4 at the 1969 Paris Show with Marcel Dassault behind on the left.
-
Jane's All the World Aircraft 1975 / 01 - Aircraft
Model of the Mirage G8A design study for the Avion de Combat Futur
-
Air Pictorial 1973-06
Dassault project for the French A.F.’s ACF "Avion de Combat Futur" requirement, the Mirage G 8A - shown here in model form - is based on the swing-wing G 8 but has fixed wings with 55" sweep and is powered by two 18,500-lb. s.t. SNECMA M 53 turbofan engines. Mach 3 performance is anticipated. A single-seater, the ACF is intended primarily for air defence but will also be able to undertake ground-attack and long-range reconnaissance missions
-
Air Enthusiast 2002-09 / T.Buttler - 'Super Mirages'. France's quest for a future fighter
Model of the fixed-wing single-seat Super Mirage G8A ACF which was also labelled Super G8 in an early photograph.
-
Air Enthusiast 2002-09 / T.Buttler - 'Super Mirages'. France's quest for a future fighter
Wooden mock-up of the Super Mirage ACF single-seater.
-
Air Enthusiast 2002-09 / T.Buttler - 'Super Mirages'. France's quest for a future fighter
Artist’s impression of the single-seat air superiority and interceptor version of the Super Mirage with four MATRA Super 530 missiles, fuel beneath the fuselage centreline with their upper fins apparently fitting into recesses in the aircraft's body and two more under the wings.
-
Air International 1997-01 / R.Whitford - Fundamentals of Fighter Design (6)
Evolution of air inlets showing the wide variety of configurations adopted over the years.
Другие самолёты на фотографии: Eurofighter Typhoon / EF-2000 - International - 1994General Dynamics F-111 Aardvark - США - 1964Grumman F11F Tiger - США - 1954Grumman F-14 Tomcat - США - 1970Lockheed F-22 Raptor - США - 1990Lockheed YF-12 - США - 1963McDonnell Douglas F/A-18C Hornet - США - 1986McDonnell Douglas F/A-18E Super Hornet - США - 1995McDonnell Douglas F-4 Phantom II - США - 1958North American A-5 Vigilante - США - 1958SEPECAT Jaguar - International - 1969МиГ МиГ-25 / МиГ-25Р - Россия - 1964МиГ МиГ-29 - Россия - 1977Сухой Су-37 Терминатор - Россия - 1996
-
Jane's All the World Aircraft 1966 / 02 - Aircraft
Dassault Mirage III-G variable-geometry strike fighter
-
Jane's All the World Aircraft 1975 / 01 - Aircraft

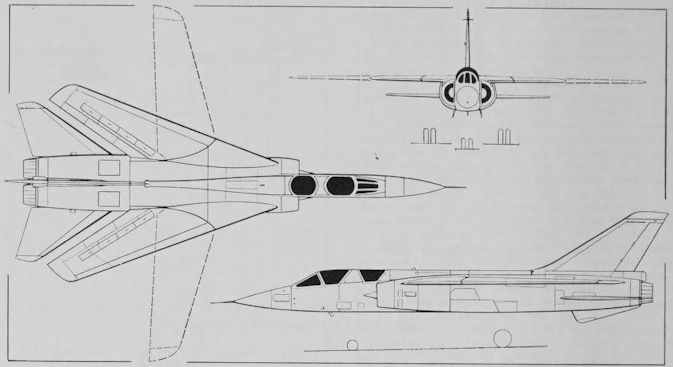

Dassault Mirage G8 two-seat variable-geometry combat aircraft
-
Jane's All the World Aircraft 1975 / 01 - Aircraft
Dassault Super Mirage G8A design study for the Avion de Combat Futur
-
Jane's All the World Aircraft 1976 / 08 - Addenda
Dassault Super Mirage proposal for the Avion de Combat Futur in its latest form
