История конструкций самолетов в СССР 1951-1965 гг.

Ан-26 - проект самолета для перевозки 36...40 пассажиров на воздушных линиях "Аэрофлота" протяженностью до 1000...1600 км с необорудованными и грунтовыми аэродромами. Это высокоплан с двумя ТВД АИ-20П, трехкилевым оперением и трехопорным шасси высокой проходимости. За кабиной экипажа (командир и штурман-радист) расположены грузовой отсек и буфет, затем - пассажирский салон, туалет, гардероб и грузовое помещение. Пассажиры располагаются в удобных креслах с откидными спинками с хорошим обзором из окон. Входная дверь со встроенным трапом находится с левого борта, а с правого борта - две грузовые двери.

По расчетам при взлетной массе 20,5 т крейсерская скорость на высоте 6000 м - 520...550 км/ч, дальность при полете на высоте 6000 м с часовым запасом топлива с 40 пассажирами - 800 км, практический потолок - 11 000 м, длина разбега - 300 м, длина пробега - 250 м.

Проект был выполнен в 1957 г. В дальнейшем использовался при разработке Ан-24.

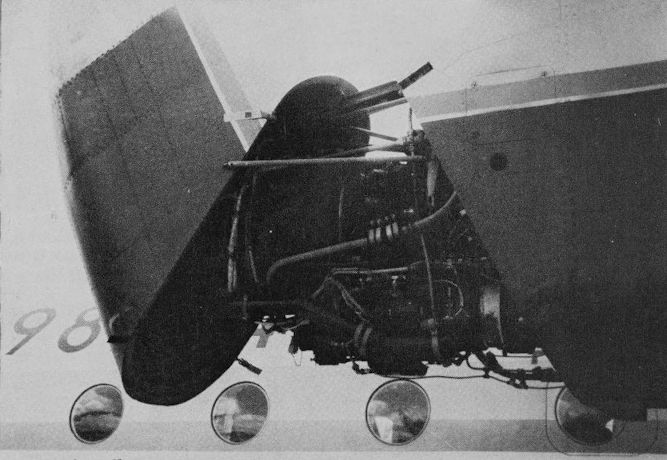

Ан-24 - пассажирский самолет для перевозки 32 человек на местных воздушных линиях "Аэрофлота". Разработка велась на основании постановления Совета Министров СССР от 18 декабря 1957 г. Ведущий конструктор А.И. Шиврин. Ан-24 оснащен двумя ТВД АИ-24 конструкции А.Г. Ивченко мощностью 2550 э.л.с. с четырехлопастными флюгерными винтами АВ-72 диаметром 3,9 м с автоматически изменяемым шагом.

Мощная механизация крыла (двухщелевые закрылки площадью 15 м2), шасси высокой проходимости с пневматиками низкого давления (2,5...3,5 кгс/см2) и большое удаление двигателей и винтов от земли (от конца лопасти до земли - 1,14 м) обеспечивают эксплуатацию самолета с грунтовых малоподготовленных аэродромов. Наличие на борту турбогенератора для запуска двигателей и бортового пассажирского трапа делают его автономным, независимым от аэродромных средств обслуживания.

Самолет строился с января 1958 г. по сентябрь 1959 г. Первый полет на Ан-24 с бортовым обозначением Л1959 был совершен 20 октября 1959 г. экипажем во главе с летчиком-испытателем Г И Лысенко (второй пилот Ю.В. Курлин, штурман В.Н. Попов, бортинженер А.А. Круц, бортрадист П.С Мельниченко, ведущий инженер по летным испытаниям Я.И. Рыжик). Заводские испытания проходили по март 1961 г., государственные испытания - в апреле-августе 1961 г.

В апреле 1962 г. Ан-24 был передан на эксплуатационные полеты летчикам Украинского управления ГА. Первый технический пассажирский рейс из Киева в Краснодар состоялся в сентябре 1962 г. А в октябре того же года Ан-24 принял пассажиров и отправился по трассе Киев - Херсон.

Ан-24 - цельнометаллический свободнонесущий моноплан с высокорасположенным крылом, однокилевым оперением с форкилем и трехопорным убирающимся шасси. Экипаж состоит из командира корабля, второго пилота и бортпроводника.

Фюзеляж - балочно-стрингерный полумонокок, состоящий \ из 49 шпангоутов, балок, стрингеров и обшивки толщиной 1 1 5 мм Поперечное сечение фюзеляжа образовано двумя дугами разного диаметра. В фюзеляже размещены кабина экипажа пассажирский салон, бытовые помещения (буфет, туалет, гардероб и др.) и грузовой отсек. Пассажирская кабина отделена от остальных помещений перегородками. Блоки кресел с шагом 720 мм оборудованных мягкими сиденьями и спинками с механизмом отклонения, пепельницами и откидными столиками, легко устанавливаются в направляющих рельсах с шагом, кратным 30 мм.

Фюзеляж герметичный.

Впервые в истории отечественного самолетостроения на Ан-24 заклепочные соединения герметической обшивки со стрингерами заменены клеесварными соединениями. Эти соединения также применены в панелях хвостового оперения и гондол двигателей. Общая площадь клеесварных панелей на самолете составляет 67 % всей поверхности, число сварных точек - 120 тыс. шт.

Крыло - большого удлинения (11,7), трапециевидной формы в плане размахом 29,2 м и площадью 74,9 м2. Двухлонжеронное крыло кессонного типа состоит из центроплана, двух средних и двух отъемных частей. В кессоне центроплана расположены четыре мягких топливных бака для 3950 кг керосина.

Оперение - свободнонесущее, состоит из двух консолей стабилизатора размахом 9 м и площадью 17,23 м2, киля высотой (над фюзеляжем) 4,9 м и площадью с форкилем 15,85 м2 и подфюзеляжного гребня площадью 1,8 м2.

Шасси состоит из передней опоры с двумя нетормозными колесами (700x250 мм) и двух главных опор с двумя тормозными колесами (900x300 мм). Все опоры убираются вперед: передняя - в нишу на фюзеляже, главные - в ниши на гондолах двигателей.

Управление самолетом - двойное, имеет оригинальную горизонтально расположенную штурвальную колонку, что в комплексе с компоновкой кабины создает большие удобства для работы летчиков.

На самолете Ан-24 впервые в СССР применен микроэжекторный принцип работы воздушно-тепловой противообледенительной системы крыла, оперения и воздухозаборников двигателей. Воздушные винты, лобовые стекла кабины экипажа и ПВД имеют электрообогрев. Самолет оснащен пилотажно-навигационным и радиотехническим оборудованием, обеспечивающим выполнение полетов в различных метеоусловиях как днем, так и ночью, а также осуществление посадки в условиях плохой видимости.

Ан-24 в модификациях А, Б, В и РВ строился серийно на Киевском (1959-1979 гг.) и Улан-Удэнском (1965-1970 гг.) авиационных заводах. Выпущено 1200 экземпляров. За время эксплуатации перевезено большое количество пассажиров и грузов. Так, например, в 1979 г. Ан-24 работал на 978 воздушных линиях и перевозил в год до 30 % общего числа пассажиров "Аэрофлота".

Самолет экспортировался более чем в 40 стран мира. В 1969 г. Ан-24 демонстрировался на 27-м Международном авиакосмическом салоне в Ле Бурже (Франция). В мае, июне и июле 1982 г. на этом самолете женскими экипажами под руководством М.Л. Попович и Г. Г. Корчугановой установлен 71 мировой рекорд скорости, высоты полета и времени ее набора для самолетов с ТВД взлетной массой 20...25 т.

В настоящее время назначенный эксплуатационный ресурс Ан-24 65 тыс. ч полета, что гарантирует высокую безопасность и надежность применения.

Основные данные: максимальная взлетная масса 21 т, масса пустого самолета 13,75 т, крейсерская скорость 450 км/ч, дальность полета с 32 пассажирами и их багажом 2000 км, практический потолок 9000 м, длина разбега 640 м, длина пробега 610 м.


Ан-24А (1959 г.) - вариант Ан-24, рассчитанный на 44 пассажира. Строился серийно (200 машин).


Ан-24АТ. Легкий военно-транспортный самолет на базе Ан-24А. Отличается от базового новой силовой установкой в двух гондолах со спаренными двигателями ТВ2-117ДС конструкции С.П. Изотова взлетной мощностью по 3200 э.л.с. и соосных воздушных винтов диаметром 4 м.

Для удобства погрузки и выгрузки и воздушного десантирования грузов и техники в хвостовой части фюзеляжа имеется грузовой люк, закрывающийся рампой и задней створкой. Для обеспечения воздушного потока в районе грузового люка установлены два подфюзеляжных гребня большой площади.

По расчетам максимальная взлетная масса самолета - 25 т при десантной нагрузке 6 т, крейсерская скорость на высоте 7000 м - 485 км/ч, дальность полета с максимальной нагрузкой - 460 км.

Разработка самолета Ан-24АТ велась в 1962 г. по инициативе ОКБ. Самолет не строился.


Ан-24Б (1960 г.) - основной серийный вариант Ан-24 на 48...52 пассажира с размещением буфета и рабочего места бортпроводника. Оснащался двумя двигателями АИ-24 взлетной мощностью по 2550 эл.с. Взлетная масса - 21...22 т.

Построены 400 самолетов.

Позднее на базе Ан-24Б выпускался пассажирский самолет Ан-24РВ.


Ан-24В (1961 г.) - экспортный вариант Ан-24Б для эксплуатации в социалистических странах, а также странах Азии и Африки. Самолет компоновался (число мест и размещение бытовых помещений) и оснащался пилотажно-навигационным и радиосвязным оборудованием по требованию страны-заказчика.


Ан-24К (1963 г.) - административный (служебный) вариант самолета Ан-24 для перевозки 16...18 человек с деловыми целями в условиях повышенного комфорта, обеспечивающего возможность работы и отдыха во время полета.

Этот вариант самолета не строился, так как серийные самолеты Ан-24А, Ан-24Б выпускались с различными вариантами компоновки пассажирского салона: экономическим - 44...52 места, туристским - 40 мест, административным - 20...32 места, салонным - 40 мест, грузопассажирским - 26...28 мест и 2...3 т груза.


Ан-24ЛР (Ан-24 "Торос") - вариант Ан-24РВ для выполнения ледовой разведки (визуально и с помощью аппаратуры) и экспедиционных работ в условиях Арктики. Для этого на самолете дополнительно устанавливается оборудование для радиолокационной съемки земной поверхности.

Экипажи Ан-24ЛР, совершая полеты в любое время суток и в сложных метеоусловиях, определяют главные навигационные параметры ледовой обстановки.

Самолет создавался согласно решению Военно-промышленной комиссии от 12 декабря 1964 г. Совершил первый полет в 1967 г. и в том же году прошел заводские и государственные испытания. Построена малая серия (3...5 машин).


Ан-24Т (Ан-34) - легкий военно-транспортный самолет на базе Ан-24В, предназначенный для посадочного и воздушного десантирования грузов и личного состава Вооруженных Сил. Отличается от базовой машины наличием грузового люка (ширина -1,3 м, длина - 2,7 м) в хвостовой части фюзеляжа и комплексом пилотажно-навигационного и радиосвязного оборудования. Самолет оборудован погрузочно-разгрузочными устройствами: электролебедкой, кареткой с траверсой грузоподъемностью 1,5 т. Максимальная десантная нагрузка - 4,6 т. Дальность полета с максимальной нагрузкой - 600 км.

Самолет Ан-24Т строился серийно на Иркутском авиационном заводе. Первый полет состоялся 16 ноября 1965 г. За 1967-1971 гг. выпущено 165 самолетов. На базе Ан-24Т была создана модификация Ан-24РТ с дополнительно установленным в хвостовой части правой гондолы разгонным двигателем РУ19А-300. Самолет выпускался серийно. Были построены 62 самолета.

В последующие годы были разработаны перечисленные ниже модификации Ан-24.


Ан-24ФК (фотокартографический). Создавался в результате совместной работы ОКБ Г. М. Бериева и ОКБ О. К. Антонова в 1965-1967 гг. Основное назначение Ан-24ФК - воздушное фотографирование земной поверхности для изготовления топографических карт. В носовой части установлен остекленный фонарь штурмана-аэрофотосъемщика. Кабина экипажа была перекомпонована. В пассажирском салоне разместили специальное аэрофотосъемочное оборудование с рабочими местами операторов, в нижней части фюзеляжа введены пять фотолюков, которые в полете снаружи закрываются и открываются предохранительными заслонками. Самолет был построен в одном экземпляре.

На базе Ан-24ФК был построен серийный аэрофотосъемочный самолет Ан-30.


Ан-24АТ-У (1966 г.) - самолет укороченного взлета и посадки, вариант Ан-24АТ с установкой пороховых ускорителей ПРД-63, которые после выгорания заряда (через 14 с) сбрасываются в полете. Ускорители могли размещаться в следующих точках на фюзеляже: один под килем или два за крылом или два или четыре за крылом (по два по бортам). Для уменьшения длины пробега самолет оборудовался тремя тормозными парашютами общей площадью 47 м .

Проект не был реализован.


Ан-24-АТ-РД (1966 г.) - вариант Ан-24АТ с двумя разгонными двигателями Р27Ф-300, имеющими реверс тяги. Двигатели подвешены на пилонах под крылом на расстоянии 2/з его размаха.

Самолет не строился.


Ан-24ПС - поисково-спасательный вариант Ан-24Т. Предназначался для поиска членов экипажей, терпящих бедствие на море и суше. Комплект оборудования позволяет вести радиолокационный поиск. Кроме того, на самолете имеются три блистера для визуального поиска, подвешены четыре бомбодержателя для контейнеров со спецоборудованием. Терпящим бедствие сбрасываются на парашютах снаряжение, продовольствие и медикаменты, а при необходимости к ним спускаются парашютисты-спасатели.

Ан-24ПС прошел государственные испытания в 1969 г. и остался в единственном экземпляре. Однако в 1970 г. были выпущены 12 самолетов Ан-24ПРТ (упрощенный вариант Ан-24ПС).


Ан-24Д (1967 г.). Модификация Ан-24 для перевозки 60 пассажиров на дальность 2700 км. Основные отличия от базовой модели: удлинен фюзеляж на 2,8 м за счет цилиндрических вставок (впереди и позади центроплана), в хвостовой части правой гондолы установлен ТРД РУ19А-300 тягой 900 кгс, увеличена емкость топливных баков до 7100 л, колеса на главных опорах заменены на колеса увеличенного диаметра (1040x400 мм).

Самолет не строился.


Ан-24РР - самолет-лаборатория на базе Ан-24 для радиационной разведки, т. е. для контроля за ядерными испытаниями путем отбора радиоактивных продуктов из атмосферы и с поверхности земли и их радиометрического и химического анализов. В салоне вместо пассажирского оборудования установлены спецоборудование радиометрической и химической лаборатории и рабочие места операторов. Для забора воздуха за кабиной экипажа по обоим бортам самолета подвешены на пилонах фильтрогондолы, а для забора грунта имеется ковшовый бур, установленный в кабине за центропланом крыла, в нижней части фюзеляжа.

В 1967 г. Ан-24РР прошел государственные испытания, в 1968 г. были переоборудованы еще три самолета.


Ан-24 "Троянда" - специальный самолет для отработки аппаратуры поиска подводных лодок. Самолет создан на базе Ан-24Т, оснащен специальным оборудованием (инфракрасная, фото- и радиосвязная аппаратура), расположенным в салоне и в больших блистерах. Для обслуживания аппаратуры организованы шесть рабочих мест операторов с комплектами спасательных плотов ПСН-6А.

В 1968 г. был оборудован один самолет.


Ан-24ШТ (штабной) - модификация Ан-24, оснащенная специальным оборудованием связи и управления войсками как в полете, так и на земле.

В 1968 г. под этот вариант были доработаны 36 самолетов.


Ан-24УШ (учебно-штурманский) - вариант самолета Ан-24 для обучения самолетовождению пилотов, штурманов и диспетчеров высших учебных заведений Министерства гражданской авиации (МГА).

Ан-24УШ по летно-эксплуатационным характеристикам соответствует базовому. Основным отличием этой модификации является то, что в пассажирском салоне установлены пять рабочих мест с приборными досками, которые укомплектованы действующим пилотажно-навигационным оборудованием, освещением, громкоговорящим устройством СГУ-15. Окна, у которых находятся рабочие места, заменены на блистеры.

В 1970 г. были переоборудованы семь самолетов.


Ан-24ЛП (лесопожарный) (1971 г.) - самолет, предназначенный для патрулирования лесов и ликвидации обнаруженных очагов пожара. Оснащен оборудованием для обнаружения и тушения пожаров. Ан-24ЛП может также осуществлять доставку и воздушное десантирование парашютистов-пожарных с противопожарным снаряжением (огнетушители, взрывчатка и т. д.). На самолете имеются кассеты с метеопатронами ПВ-26, установленными на месте последних окон с обоих бортов.

Были оборудованы три самолета.


Ан-50 (первый с этим названием) - пассажирский опытно-экспериментальный самолет на базе Ан-24РВ. Силовая установка: спаренные ТРД АИ-25 (тяга каждого по 1750 кгс) в двух гондолах на пилонах под крылом.

По расчетам при взлетной массе 24,6 т крейсерская скорость - 490 км/ч; практический потолок - 9400 м; длина разбега - 520 м, пробега - 640 м.

Проект был выполнен в 1972 г., но самолет не строился.


Ан-24 "Нить" (1978 г.) - самолет со специальным комплексом оборудования для исследования природных ресурсов Земли и Мирового океана. Построен один самолет.

На базе самолета Ан-24 в последующие годы были выполнены проекты транспортного самолета Ан-44 и его модификаций Ан-44П и Ан-44 "Торос" для ледовой разведки, Ан-44П "Торос" для транспортных задач и авиаразведки.

<...>


Самолет Ан-24
Год постройки 1959
Назначение пасс.
Число мест (члены экипажа + пассажиры) 3 + 32
Двигатель:
число 2
марка ТВД АИ-24
мощность, Э.Л.С. 2x2550
Длина самолета, м 23,5
Крыло:
размах, м 29,2
площадь, м2 74,9
Масса самолета, кг:
пустого 13750
с максимальной нагрузкой 4000
взлетная 21000
Скорость, км/ч:
на высоте 475
(м) 6000
посадочная 175
Время набора высоты, мин 18,3
(м) 6000
Практический потолок, м 9000
Разбег, м 640
Пробег, м 610
