Ту-22М
<...>
Дальнейшим развитием семейства стал Ту-22М3, выполнивший первый полет в 1976 году. От "М2" он отличался воздухозаборниками совкового типа и новыми двигателями НК-25. "М3" реально мог превысить скорость звука в два раза. В очередной раз изменили обводы носовой части фюзеляжа, в которой разместили РЛС ПН-АД и прицельно-навигационный комплекс ПрНК-45.
На Ту-22М3 значительно расширили арсенал авиационных средств поражения. На револьверной пусковой установке в отсеке вооружения стало возможным подвешивать не имеющие до сих пор аналогов в мире аэробаллистические ракеты Х-15 МКБ "Радуга", под воздухозаборниками предусмотрели возможность монтажа многозамковых бомбодержателей; при этом основным вооружением остались ракеты Х-22.
Ту-22М3, как и Ту-22М2, поступили на вооружение Дальней авиации и морских ракетоносных авиаполков (МРАП).
Серийное производство Ту-22М3 завершено в 1993 году после выпуска 268 самолетов. В 2013 году Ту-22М3 остается самым массовым самолетом Дальней авиации, ведется модернизация бомбардировщиков. Ту-22М3 морской авиации переданы в ВВС или поставлены на хранение.
На основе Ту-22М3 разработан разведчик Ту-22МР; построено порядка десяти самолетов, поступивших на вооружение Дальней и морской авиации. Ту-22МР оснащен РЛС бокового обзора "Шомпол", аппаратурой радиотехнической разведки.
Боевое крещение Ту-22М принял в 1987 году в Афганистане. Ту-22М3 принимали участие в контртеррористической операции в Чечне, причем самолеты использовались не только как бомбардировщики, но и для подсветки поля боя ночью САБами. Один Ту-22М3 был сбит над Грузией во время "пятидневной войны" 2008 года.

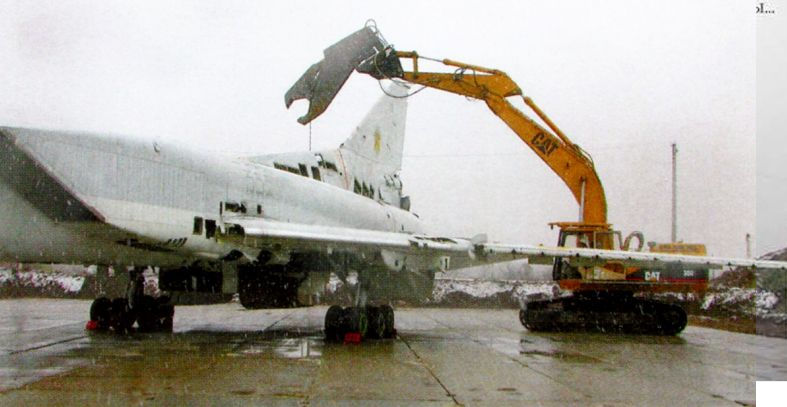

После распада СССР значительное количество Ту-22М отошло Украине, но в ВВС Украины самолеты практически не эксплуатировались.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ту-22М3
Тип: дальний бомбардировщик
Силовая установка: два ТРДДФ НК-25 тягой на форсаже 245,20 кН
Летные характеристики: максимальная скорость на высоте 11000 м - 2000 км/ч; боевой радиус 1850 км
Масса: пустого 54 000 кг; максимальная взлетная 130 000 кг
Размеры: размах крыла в положении максимальной стреловидности 34,30 м; длина 39,60 м; высота 10,80 м; площадь крыла в положении максимальной стреловидности 170,0 м2
Вооружение: одна 23-мм двуствольная пушка ГШ-23, максимальная масса боевой нагрузки 24000 кг
- Описание
Фотографии
-
-
-
Мировая Авиация 251
Министерство обороны России намерено модернизировать не менее 30 бомбардировщиков Ту-22М3 по стандарту Ту-22М3М, в результате чего намечается установить на самолеты новейшие образцы БРЭО и обеспечить применение нового высокоточного вооружения, включая крылатые ракеты Х-32. Соответствующий контракт подписан в 2012 году, срок окончания работ - 2020 год.
-
Авиация и Космонавтика 2019-08 / Р.Вениаминов - К 50-летию самолета Ту-22М
Ту-22М3 № 9804 на МАКС-97
-
Air International 1992-10 / Farnborough 92 Report
Although by no means a new design, the first showing in the West of the impressive Tu-22M-3 'Backfire' strategic bomber generated considerable interest, as evidenced by the crowds around it.
-
Авиация и Космонавтика 2022-11 / ??? - Он Родину сильно так любил, что жизнь ей посвятил... /Авиация и люди/
На Госиспытаниях Ту-22М3. Е.И. Иванов на переднем плане слева
-
-
-
-
-
-
Мировая Авиация 230
Совковые воздухозаборники, появившиеся на Ту-22М3 («Backfire-C»), позволили ему развивать скорость, превышающую М=2. Принятый на вооружение в 1983 году, М3 стал вторым и последним основным серийным вариантом; были построены 268 машин.
-
-
-
Air International 2019-02 / News by countries
This is the Tu-22M3M prototype shown at its roll-out ceremony at the KAZ plant in Kazan last August.
-
-
Мировая Авиация 220
Основным противокорабельным оружием Ту-22М3 являются ПКР Х-22 (AS-4 «Kitchen» по классификации НАТО), которые самолет может нести до трех штук.
-
Air International 2007-12 / P.Butowski - Tupolev Tu-22M Backfire - Russia's Swing-Wing Bomber /Military/
The Backfire's primary weapon is the Kh-22, seen mounted on the BD-45K underwing pylon. However, it can also carry six of the smaller Kh-15 missiles in the bomb bay. Note the open bomb bay doors.
-
Мир Авиации 2003-04 / А.Зинчук - Север-2003 /Очевидец/
Авиация Северного Флота. Ту-22М3 "07 красный", носящий имя Героя Советского Союза Василия Капитонова.
-
-
-
-
-
Авиация и Космонавтика 2019-08 / Р.Вениаминов - К 50-летию самолета Ту-22М
Выкатка Ту-22М3М, 2018 г.
-
Air International 2012-09 / News
Tupolev Tu-22M3M Backfire-D RF-94145/Red '37' is seen at Dyagilevo Ryazan on July 30, 2012. The Tu-22M3M is an upgraded version of the Tu-22M3 with new mission systems that enable it to use a wider range of precision-guided munitions, including weapons that use the GLONASS satellite navigation system. Red '37' carries Gefest & T joint stock company titles on the side of its fuselage, the name of the avionics and armament integration company responsible for the upgrade. The first example entered service in February, and the Russian Air Force wants to modify 30 Tu-22M3s with the new equipment by 2020 as a stopgap until the PAK DA enters service.
-
Авиация и Космонавтика 2020-04 / А.Захаренко - Защитники неба Родины (1)
Ту-22М3. Плановые полеты. Белая, 2019г.
-
-
Авиация и Космонавтика 2019-08 / Р.Вениаминов - К 50-летию самолета Ту-22М
Четыре Ту-22М3 на заводском перроне, 2014г.
-
-
-
-
-
-
Авиация и Космонавтика 2022-06 / Г.Ромашов - О "Бэкфайре"... и не только
Дежурные по стоянке: Старшие прапорщики А.Куц и Г.Ромашов
-
Авиация и Космонавтика 2020-04 / А.Захаренко - Защитники неба Родины (1)
Встреча экипажей из Сирии, декабрь 2017 г.
-
Авиация и Космонавтика 2020-06 / Е.Арчаков - Защитники неба Родины (2)
Перегон крайнего Ту-22М3 в Воздвиженку, 1998 г.
-
-
-
-
-
-
-
-
-
-
-
Авиация и Космонавтика 2008-01 / А.Артемьев - Крылья над морем (18)
Ту-22М3 из состава авиации ВМФ
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Авиация и Космонавтика 2020-04 / А.Захаренко - Защитники неба Родины (1)
Ту-22М3 на исполнительном рубеже
-
-
-
Авиация и Космонавтика 2012-10
Ту-22М3
-
-
Авиация и Космонавтика 2004-01
Ту-22М3
-
-
-
Мировая Авиация 4

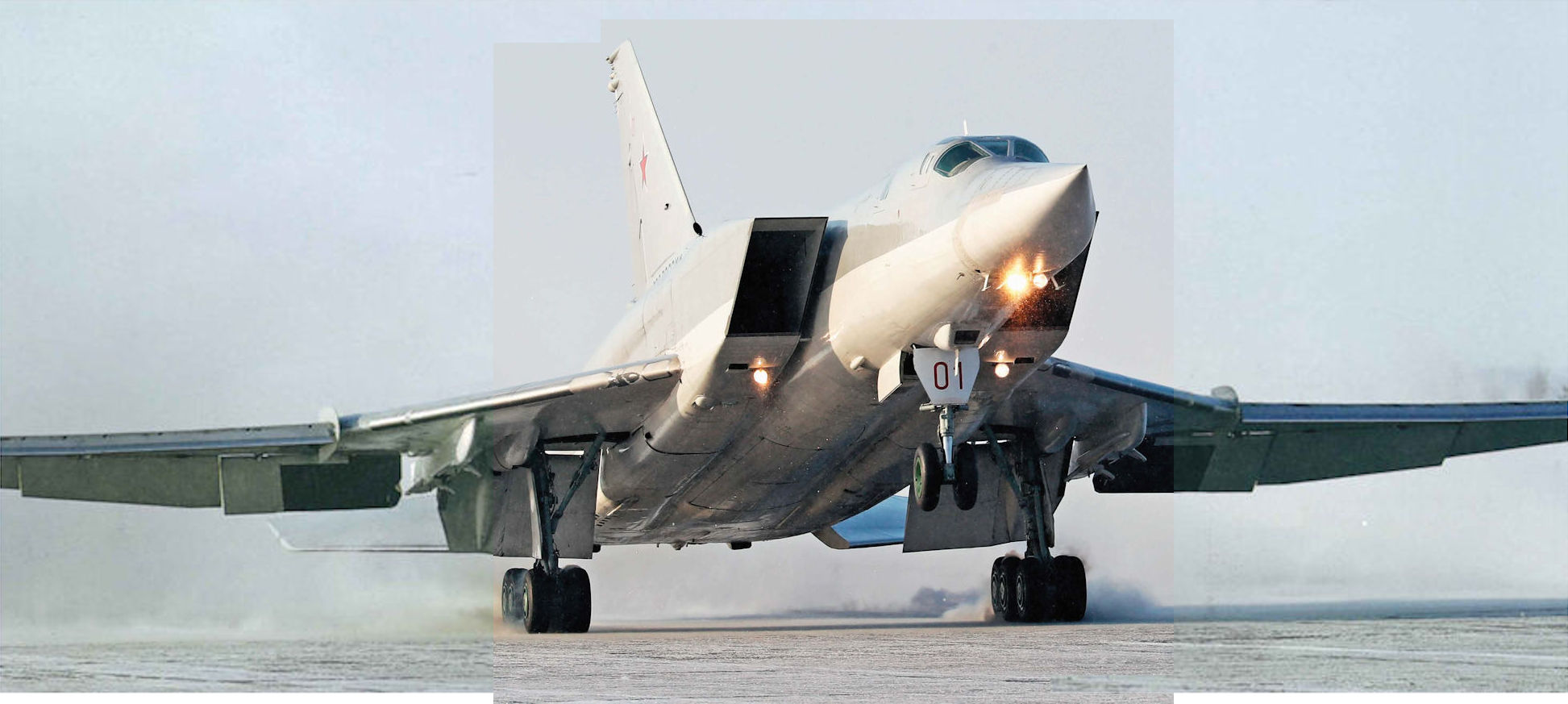

Ту-22М3 с работающим в форсированном режиме двигателем взлетает с заснеженного аэродрома на севере. Самолет, прозванный летчиками "Тройкой", поступил на вооружение в 1983 году. Он был оснащен новыми двигателями, имел увеличенный размах крыла. У самолета была снижена масса и улучшены эксплуатационные и тактические характеристики. Ту-22М3 стал носителем нового вида оружия-ракеты X-15 (AS-16 "Kickback"). Благодаря твердотопливному двигателю и аэродинамическому профилю, на конечной стадии полета она развивала скорость до 1,5 км/сек и могла поражать как надводные, так и наземные цели.
-
-
Авиация и Космонавтика 2015-11 / Д.Пичугин - Ту-22М3 в СКШУ "Центр-2015"
Стратегические командно-штабные учения «Центр-2015»
-
-
-
-
-
Air International 2018-03 / P.Butowski - Pyotr Deynekin /Military/
Assigned to the Ramenskoye Flight Test Centre, Tu-22M3 side number 9804 is shown loaded with two dummy Kh-32M anti-shipping missiles.
-
-
-
-
-
-
-
-
-
-
-
-
Air International 2023-01 / F.ibne Masood - Bringing on the disruption
A Tupolev Tu-22M3 Backfire-C long-range strategic bomber is seen taking off from Shaikovka Air Base, equipped with a Kh-22 stand-off cruise missile. The platform is also capable of launching the Kinzhal hypersonic missile
-
-
-
Авиация и Космонавтика 2019-09 / Д.Ромашко - "Бэкфайры" - взгляд в небо с земли
Первый экземпляр самолета Ту-22М3М в испытательном полете, июнь 2019 г. Самолет заново покрашен после начала испытаний в декабре 2018 г. Редкий в истории отечественной боевой авиации случай, когда на борт машины нанесены точное наименование типа и модификации.
-
-
Air International 2019-02 / News by countries
First flight of the Tu-22M3 took place at Kazan on December 28, 2018.
-
Мировая Авиация 220
Получивший новые ТРДДФ НК-25, усиленное крыло и совковые воздухозаборники, Ту-22М3 («Backfire-С»; на фото) пришел на смену Ту-22М2 и был принят на вооружение в 1983 году. Оптимизированные для полетов на малых высотах и способные взаимодействовать с самолетом ДРЛО А-50, первые машины были развернуты в 185-м Гв.ТБАП. Всего до завершения производства в 1993 году было построено 268 Ту-22М3.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Авиация и Космонавтика 2019-09 / Д.Ромашко - "Бэкфайры" - взгляд в небо с земли

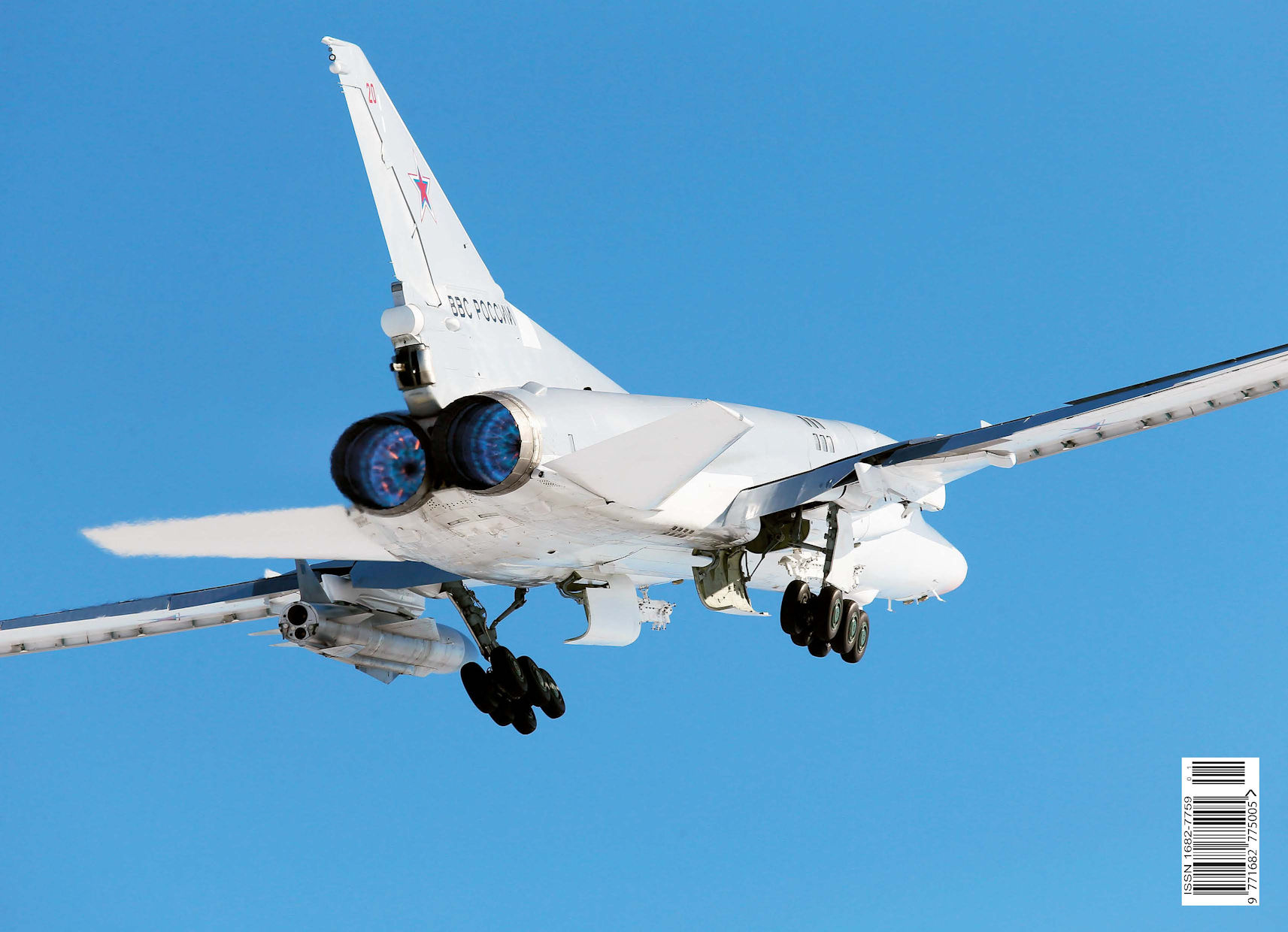

Ту-22М3 взлетает с включенным форсажным режимом работы двигателей, апрель 2015г.
-
Мировая Авиация 251
Ту-22М3 остается важной составляющей боевой мощи российских ВВС, причем последним были переданы все самолеты из авиации ВМФ России. По состоянию на конец 2013 года, в боевом составе ВВС числились не менее 105 самолетов Ту-22М3 (авиабазы Энгельс, Белая и Шайковка).
-
Авиация и Космонавтика 2023-02
ПАО «Туполев» (входит в состав ПАО «ОАК» Госкорпорации Ростех) в рамках выполнения государственного оборонного заказа после выполнения ремонтных работ в конце декабря минувшего года передало в эксплуатацию Дальней Авиации ВКС России очередной многорежимный ракетоносец-бомбардировщик Ту-22М3.
-
-
Мировая Авиация 230
Ту-22 "Blinder" сейчас снят с вооружения, но Ту-22М и в начале XXI века остается в строю. Он предоставляет военно-воздушным силам и морской авиации России уникальные возможности, поскольку "Backfire" принадлежит к среднему классу фронтовых бомбардировщиков. Машин подобного класса давно уже нет ни на вооружении ВВС США, ни у их союзников по НАТО. Часть этих самолетов досталась Украине, но они были утилизированы к 2004 году.
-
-
-
-
-
-
-
-
Авиация и Космонавтика 2016-04
Подготовка к параду в честь 70-летия Победы в Великой Отечественной войне экипажами Ту-22М3 с авиабазы Шайковка. Место: Калужская область. Дата: апрель 2015г.
-
Air International 2014-01 / P.Butowski - Russia's Vision 2025 /Military/
There is no successor to either the Tu-22M3 Backfire or the MiG-31 Foxhound.
-
Мировая Авиация 4
Этот Ту-22М3 был сфотографирован в 2007 году в Монино. Он оснащен характерными сдвоенными подкрыльевыми пилонами ВД-45К для переноски ракет Х-22. Основным внешним отличием самолета являются по-особому скошенные воздухозаборники двигателей НК-25.
-
Мировая Авиация 103
Хотя на вооружении Российской федерации состоит некоторое количество бомбардировщиков Ту-160, сегодня самой опасной потенциальной угрозой в странах НАТО считается гораздо более массовый Ту-22М. Возможность сверхзвукового полета и внушительный груз вооружения делают его опасным противником.
-
Мировая Авиация 230
Впервые Ту-22М был публично продемонстрирован на Западе в 1992 году на авиасалоне в Фарнборо. Он стал звездой салона. Самолет не имел бортовых номеров и не нес внешней подвески, за исключением бомбодержателей и пилонов для ракет.
-
-
Air International 2019-03 / P.Butowski - Anti-carrier striker /Military/
A Russian Air Force Tu-22M3 loaded with a single Kh-22 missile photographed by a Kongelige Norske Luftforsvaret F-16 during a standard interception in 2014.
-
-
Air International 2019-03 / P.Butowski - Anti-carrier striker /Military/
Tu-22MS 98-04 loaded with two Kh-32M test articles.
-
-
-
-
-
Мировая Авиация 247
Ту-22М3 останется на вооружении ВВС РФ минимум до 2020 года. В 2013 году в ВВС имелось 105 Ту-22М3.
-
Air International 2007-12 / P.Butowski - Tupolev Tu-22M Backfire - Russia's Swing-Wing Bomber /Military/
A Tu-22M3, carrying a Kh-22 under its starboard wing, banks above the Russian countryside. The bank angle is controlled by spoilers that are just visible, slightly raised, on the port wing.
-
-
-
Авиация и Космонавтика 2019-08 / Р.Вениаминов - К 50-летию самолета Ту-22М
Ту-22М3 над Казанкой, 2018 г.
-
-
Авиация и Космонавтика 2019-08 / Р.Вениаминов - К 50-летию самолета Ту-22М
Ту-22М3 над Казанью, 1997 г.
-
-
-
-
-
-
Air International 2016-01 / News
A pair of Tu-22M3 Backfire-C bombers drop OFAB-250-270 bombs on targets in the western part of Syria.
-
Авиация и Космонавтика 2015-11 / Д.Пичугин - Ту-22М3 в СКШУ "Центр-2015"
Другие самолёты на фотографии: Сухой Су-27 - Россия - 1981Сухой Су-27УБ - Россия - 1985
-
Air International 2007-12 / P.Butowski - Tupolev Tu-22M Backfire - Russia's Swing-Wing Bomber /Military/
With their wings set at intermediate sweep, a pair of Tu-22M3s fly in formation fully-loaded with two Kh-22s. This is not a typical configuration as the Backfire-C cannot be air-refuelled and carrying two missiles reduces the range of the aircraft.
-
Air International 2019-03 / P.Butowski - Anti-carrier striker /Military/
A pair of Russian Air Force Tu-22M3s in a slick configuration.
Russia's air campaign in Syria is not the first for the Tu-22 Backfire. The 124-tonne bomber was also used in Afghanistan, Chechnya and Georgia. -
-
-
-
Авиация и Космонавтика 2016-04
Подготовка к параду в честь 70-летия Победы в Великой Отечественной войне экипажами Ту-22М3 с авиабазы Шайковка. Место: Калужская область. Дата: апрель 2015г.
-
Авиация и Космонавтика 2018-06
Воздушный парад над Москвой 9 мая 2018г.
Другие самолёты на фотографии: Туполев Ту-160 - Россия - 1981
-
Авиация и Космонавтика 2020-06
Воздушный парад над Москвой, посвященный 75-й годовщине Великой Победы
Другие самолёты на фотографии: Туполев Ту-160 - Россия - 1981
-
-
Авиация и Космонавтика 2005-10 / М.Никольский - Заметки о МАКСе
Другие самолёты на фотографии: Туполев Ту-160 - Россия - 1981Туполев Ту-95МС - Россия - 1979
-
Air International 2014-01 / P.Butowski - Russia's Vision 2025 /Military/
Only upgraded versions of the Tu-95 Bear will remain in RuAF service after 2021.
Другие самолёты на фотографии: Туполев Ту-95МС - Россия - 1979
-
Air International 2007-12 / P.Butowski - Tupolev Tu-22M Backfire - Russia's Swing-Wing Bomber /Military/
A Backfire-C makes an airshow appearance alongside an early-model Su-27, which gives scale to the bomber.
Другие самолёты на фотографии: Сухой Су-27 - Россия - 1981
-
Авиация и Космонавтика 2015-11 / Д.Пичугин - Ту-22М3 в СКШУ "Центр-2015"
Другие самолёты на фотографии: Сухой Су-27 - Россия - 1981Сухой Су-27УБ - Россия - 1985
-
-
Авиация и Космонавтика 2005-12
Празднование 85-летия ГЛИЦ
Другие самолёты на фотографии: Сухой Су-24М - Россия - 1977
-
Авиация и Космонавтика 2012-04
Другие самолёты на фотографии: МиГ МиГ-31 - Россия - 1975
-
Авиация и Космонавтика 2015-04 / Д.Пичугин - Авиабаза Белая
В полете над нейтральными водами Северной Атлантики
Другие самолёты на фотографии: МиГ МиГ-31 - Россия - 1975
-
Air International 2007-12 / P.Butowski - Tupolev Tu-22M Backfire - Russia's Swing-Wing Bomber /Military/
This view of a Tu-22M3 clearly illustrates the type's distinctive configuration - in particular its pointed nose, housing an advanced multi-mode radar with Doppler beam sharpening, and variable wing geometry, seen here with slats and flaps deployed.
-
-
-
Мировая Авиация 4
Ту-22М3 возвращается на базу после учебного полета. Остальные типы российских боевых машин находятся в стадии обновления, а флот Ту-22М продолжает нести свою службу. Только в 2007 году российские бомбардировщики различных типов более 120 раз перехватывались иностранными истребителями от побережья Аляски до побережья Шотландии. Возвращение на дальнее патрулирование Ту-22М и других машин свидетельствует об увеличении армейских запасов горючего: если в 90-х годах прошлого столетия налет экипажа бомбардировщика составлял в среднем не более 40 часов в год, то к 2007 году этот показатель вырос до 100 часов.
-
-
Авиация и Космонавтика 2019-09 / Д.Ромашко - "Бэкфайры" - взгляд в небо с земли
Ту-22М3 проходит на малой высоте, ноябрь 2016 г.
-
-
Авиация и Космонавтика 2020-04 / А.Захаренко - Защитники неба Родины (1)
Ту-22М3 из состава 200-го ТБАП на учениях "Восток-2014"
-
Авиация и Космонавтика 2015-04 / Д.Пичугин - Авиабаза Белая
Ту-22М3, полученный из состава морской авиации ТОФ
-
-
-
-
-
-
-
-
-
-
-
-
-
Авиация и Космонавтика 2019-08 / Р.Вениаминов - К 50-летию самолета Ту-22М
Ту-22М3 как памятник перед заводоуправлением КАПО
-
Авиация и Космонавтика 2019-09 / Д.Ромашко - "Бэкфайры" - взгляд в небо с земли
Последний построенный серийный Ту-22М3, установленный в качестве памятника у здания заводоуправления КАЗ им. С.П. Горбунова. Казань, январь 2019 г.
-
-
Air International 2007-12 / P.Butowski - Tupolev Tu-22M Backfire - Russia's Swing-Wing Bomber /Military/
A three-quarters rear view of a Kh-22P anti-radiation variant of the Kh-22. The word Uchebnyi (Training) stencilled on the forward section, aft the red stripe, identifies it as a training round. The folded ventral fin is clearly visible, and is extended only after the missile is launched.
-
-
Авиация и Космонавтика 2022-06 / Г.Ромашов - О "Бэкфайре"... и не только
У кормовой пушечной оборонительной установки
-
Мировая Авиация 230
Все советские бомбардировщики вплоть до Ту-22М имели хвостовое оборонительное вооружение. На снимке: двуствольная установка УКА-9А-802 Ту-22М3 с радиолокационным прицелом ПРС-4, закрытым белым радиопрозрачным обтекателем.
-
Air International 2019-03 / P.Butowski - Anti-carrier striker /Military/
The tail configuration of a Tu-22M3 showing the gun turret and electronic warfare sensors.
-
Авиация и Космонавтика 2019-08 / Р.Вениаминов - К 50-летию самолета Ту-22М
Ту-22М3 в Фэйфорде, 1998 г.
-
Jane's All the World Aircraft 2000 / 2-02 - AIRCRAFT - FIXED-WING - MILITARY/CIVIL
Tupolev Tu-22M-3 (`Backfire-C') medium bomber of 185th Heavy Bomber Aviation Regiment (the first operator), now part of the Ukrainian Air Forces (1999)
-
Мировая Авиация 251
Визиты российских стратегических бомбардировщиков в страны Запада - явление редкое. В 1992 году сенсацией выставки в британском Фарнборо стало появление российского Ту-22М3, а затем дважды Великобританию посещали украинские бомбардировщики. На фотографии - бомбардировщик «Александр Молодчий» на британской авиабазе Коттесмор в 2000 году.
-
-
-
Авиация и Время 1997-02
В воздухе - Ту-22М3 из дивизии дальней авиации Украины. Полтава, 25.03.97г.
-
Мировая Авиация 220
Создававшийся, прежде всего, как ракетоносец для Дальней авиации, Ту-22М3 стал больше известен на Западе в качестве морской ударной машины, использовавшейся СССР, а ныне и Россией. Кроме России, Ту-22М3 служили и в Украине (вверху) - самолеты были сведены в 184-й и 185-й ТБАП.
-
Авиация и Космонавтика 2022-06 / Г.Ромашов - О "Бэкфайре"... и не только
Электрики «ковыряют» кок ВНА
-
Авиация и Космонавтика 2022-06 / Г.Ромашов - О "Бэкфайре"... и не только
Работы на двигателе НК-25
-
Авиация и Космонавтика 2022-06 / Г.Ромашов - О "Бэкфайре"... и не только
Переборка шасси на самолете Ту-22М3. Слева стоит начальник ТЭЧ Н.П.Кубышев
-
Air International 2019-03 / P.Butowski - Anti-carrier striker /Military/
Tu-22Ms under repair and upgrade at the Kazan plant.
