Страна : Россия

Год : 1977

Вертолет

Тяжелый транспортный вертолет

Варианты

Ми-26

   Если не считать опытные машины, то Ми-26 является самым тяжелым серийным летающим вертолетом в мире. Технический проект (предложение) вертолета Ми-26 было одобрено Министерством авиационной промышленности СССР в декабре 1971 года, к концу 1972 года был завершен эскизный проект. В сборочном цехе московского вертолетного завода им. М.Л. Миля началась постройка макета - для отработки расположения основных агрегатов и систем. Полностью же облик машины сформировался в 1974 году.
   В носовой части фюзеляжа размещалась просторная и удобная кабина экипажа (два пилота, штурман и борттехник) и вторая кабина, в которой размещались четыре сопровождающих груз и пятый член экипажа - бортмеханик. Всю центральную часть фюзеляжа занимала грузовая кабина с задним отсеком, переходящим в хвостовую балку. Погрузка техники осуществлялась своим ходом через грузовой люк в хвостовой части фюзеляжа, оснащенный двумя раскрывающимися боковыми створками и опускающимся трапом. Управление трапом и створками - гидравлическое, для механизации погрузочно-разгрузочных работ грузовая кабина оснащалась двумя электролебедками ЛГ-1500 и тельферным устройством, обеспечивающим загрузку, выгрузку и транспортировку вдоль кабины грузов массой до 5 т, а также затягивание колесной несамоходной техники.

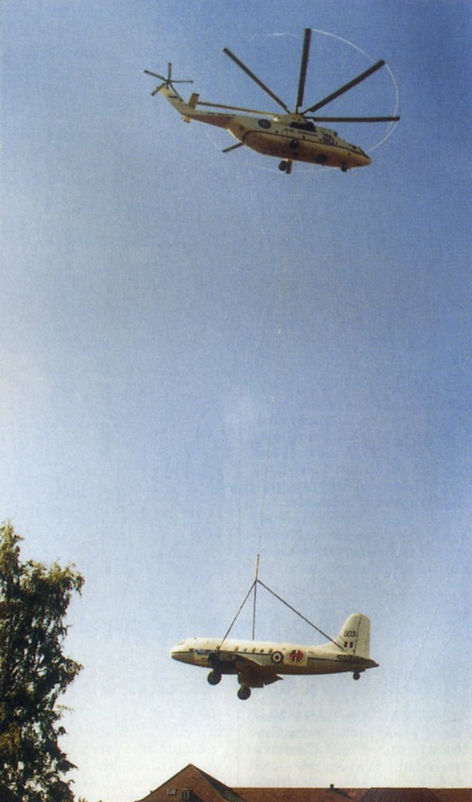

   Посадка десанта (82 солдата или 68 парашютистов) или погрузка легких грузов могла осуществляться также через три двери-трапа по бортам фюзеляжа. В санитарном варианте вертолет перевозил 60 носилочных раненых при трех сопровождающих, а крупногабаритные грузы массой до 20 т можно было перевозить на внешней подвеске.
   Для Ми-26 был создан новый восьмилопастный несущий винт, обладающий малой массой и высокими аэродинамическими и прочностными характеристиками. Лопасть несущего винта спроектировали на основе стального лонжерона и стеклопластиковой формообразующей конструкции. Причем каждая лопасть снабжалась пневматической системой обнаружения сквозных микротрещин в лонжероне еще на стадии их образования, а для снижения массы втулки несущего винта в ее конструкции вместо стали применили титан. Рулевой винт - пятилопастный, полностью композитные лопасти которого крепились к втулке посредством горизонтального и осевого шарниров с торсионом. Лопасти несущего и рулевого винтов оснащались электротепловой противообледенительной системой. Трехступенчатый главный редуктор ВР-26 был спроектирован по новой, ранее в отечественном вертолетостроении не применявшейся, схеме и по передаваемой мощности превзошел редуктор Р-7 вертолета Ми-6 почти в два раза, а по выходному крутящему моменту - более чем в полтора раза.
   Шасси вертолета - трехопорное: передняя и две основные опоры с двухкамерными амортизационными стойками, с возможностью изменения клиренса при погрузке/разгрузке. Под концевой балкой установлена убирающаяся хвостовая опора.
   В состав пилотажно-навигационного оборудования Ми-26 вошли навигационная РЛС, доплеровский измеритель скорости и угла сноса, система индикации на карте местоположения вертолета, автоматические радиокомпасы и авиагоризонт. Бортовая телевизионная установка облегчала контроль за погрузкой техники на земле и за поведением груза на внешней подвеске в полете. На военных машинах предусматривалось применение экранновыхлопных устройств, автоматов отстрела ИК-ловушек и дипольных отражателей и других средств защиты от ПВО противника.
   В целом проектирование основных систем вертолета завершилось в 1975 году, в октябре 1977 года была закончена сборка первого летного образца, а 14 декабря 1977 года вертолет впервые поднялся в воздух. Государственные испытания были завершены 26 августа 1980 года, а в октябре заказчик подписал заключительный акт. Первый серийный Ми-26, построенный на Ростовском вертолетном производственном объединении (сегодня ОАО "Роствертол"), поднялся в воздух 25 октября 1980 года, а поставки машин в войска были начаты в 1983 году (в "Аэрофлот" - с 1986 года, модификация Ми-26Т).
   На Ми-26 был установлен целый ряд различных рекордов, в том числе установленные в течение 4 февраля 1982 года четыре рекорда высоты с грузом в 20 т, 15 т, 25 т и 10 т. После триумфального показа самого грузоподъемного вертолета в мире в Париже в 1981 году появились и зарубежные заказчики - первой среди них стала Индия. На сегодня выпущено более 300 вертолетов Ми-26 разных модификаций, включая усовершенствованный Ми-26А с пилотажно-навигационным комплексом ПНК-90, вертолеты РЭБ Ми-26ПП, вертолеты-топливозаправщики Ми-26ТЗ, грузовой Ми-26ТС, пограничный вариант Ми-26П, монтажные варианты - Ми-26ТМ и Ми-26ПК, противопожарный Ми-26ТП, "чернобыльский" Ми-26С, дальний противолодочный Ми-26НЕФ-М с ГАС и магнитометром, командный пункт Ми-27 и др.
   В настоящее время реализуется программа создания существенно модернизированного вертолета Ми-26Т2 - круглосуточного применения, с сокращенным количеством членов экипажа, новым БРЭО, более мощными двигателями Д-136-2 и другими усовершенствованиями.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

   Ми-26

   Тип: тяжелый транспортный вертолет
   Силовая установка: два ТВаД Д-136 мощностью по 11400 л. с.
   Летные характеристики: максимальная скорость полета 295 км/ч; крейсерская скорость полета 255 км/ч; статический потолок без учета влияния земли 1800 м; статический потолок с учетом влияния земли 2900 м; динамический потолок 4600 м; практическая дальность полета 490 км; перегоночная дальность полета 1800 км
   Масса: пустого 28150 кг; взлетная нормальная 49 500 кг; взлетная максимальная 56000 кг
   Размеры: диаметр несущего винта 32,0 м; длина с вращающимися винтами 40,03 м; высота по втулку несущего винта 8,15 м; площадь, ометаемая несущим винтом, 804,25 м2
   Полезная нагрузка: макс. масса груза 20 000 кг, макс. масса груза на внешней подвеске 20000 кг
