Grumman А-6 Intruder (G-128)
Опыт войны в Корее показал необходимость создания специализированного штурмовика с турбореактивным двигателем, способного эффективно действовать в сложных метеоусловиях. В 1957 году восемь фирм представили ВМС США 11 проектов нового ударного самолета с большой дальностью полета. В последний день года был выбран проект G-128 Intruder, ставший основной боевой машиной ВМС во время последующей войны в Юго-Восточной Азии и давший начало целому семейству самолетов.
Восемь опытных самолетов были заказаны в марте 1959 года под обозначением YA2F-1, которое позднее изменили на YA-6A. Первый из этих самолетов поднялся в воздух 19 апреля 1960 года. Он был оснащен парой ТРД J52-P-6 тягой по 37,81 кН, выхлопные трубы которых могли немного разворачиваться вниз для создания дополнительной подъемной силы при взлете, но этой особенностью отличались только первые четыре опытные машины. На всех остальных самолетах выхлопные трубы были сразу установлены с некоторым отклонением вниз.
Первый серийный A-6A (первоначально A2F-1) был передан эскадрилье VA-42 в феврале 1963 года, а первым подразделением, принявшим участие в боевых действиях во Вьетнаме, стала эскадрилья VA-75, A-6A которой начали полеты с борта авианосца "Индепенденс" в марте 1965 года. Прицельно-навигационная система DIANE (Digital Integrated Attack Navigation Equipment) позволяла Intruder действовать в любых погодных условиях, а боевая нагрузка в 7711 кг делала его одним из самых мощных боевых самолетов США в Юго-Восточной Азии. Выпуск базового варианта A-6A продолжался до декабря 1969 года. Всего построили 482 самолета, не считая еще 21 машины, достроенной в варианте EA-6A, обладавшей ограниченными ударными возможностями и предназначенной, прежде всего, для защиты ударных машин с помощью средств РЭБ. Первый EA-6A взлетел в 1963 году, а три YA-6A и три A-6A были доработаны до этого стандарта.
Следующие три варианта Intruder также были получены путем конверсии A-6A. Первым из них был A-6B (19 самолетов), поставленный одной эскадрилье ВМС и отличавшийся от базовой модели возможностью нести противорадиолокационные ракеты AGM-78 Standard вместо ракет "воздух-поверхность" AGM-12B Bullpup. Для атак целей, не обнаруживаемых стандартной РЛС Intruder, компания "Grumman" переделала еще 12 A-6A в вариант A-6C с расширенными возможностями для проведения ночных операций. Это обеспечивалось установкой под фюзеляжем турели с системой FLIR и ТВ-системой низких уровней освещенности. Прототип самолета-заправщика KA-6D поднялся в воздух 23 мая 1966 года, и был выдан заказ на его производство. Впоследствии его отменили, но к этому времени 62 A-6A были переделаны в KA-6D, получив навигационную систему TACAN и заправочный агрегат в хвостовой части фюзеляжа. Помимо заправки других палубных самолетов, KA-6D также могли использоваться в качестве дневных бомбардировщиков и самолетов управления спасательными операциями. После снятия с вооружения EKA-3B Skywarrior они стали стандартными палубными заправщиками ВМС США. 27 февраля 1970 года компания "Grumman" подняла в воздух A-6E - новый усовершенствованный вариант A-6A. Он стал следующим серийным самолетом: всего построили 240 новых машин, а еще 205 получили путем конверсии A-6A/B/C. Основным отличием A-6E, сохранившим планер и силовую установку старых вариантов, стало новое БРЭО, включавшее многорежимную навигационную РЛС Norden APQ-148, прицельно-навигационную систему IBM/Fairchild ASQ-133, блок управления вооружением Conrac и видеомагнитофон RCA для фиксации результатов ударов. После первого полета опытной машины 22 марта 1974 года, все Intruder ВМС и КМП США прошли программу доработок TRAM (Target Recognition Attack Multisensor). В ее ходе A-6E получили турель Hughes с системой FLIR и лазерной системой, интегрированных с РЛС Norden, систему CAINS (Carrier Airborne Inertial Navigation System), обеспечивающую автоматическую посадку на палубу и возможность применять оружие класса "воздух-поверхность" с лазерным наведением. Первой эскадрильей ВМС, укомплектованной вариантом A-6E/TRAM, стала VA-165, развернутая на авианосце "Констеллейшн" в 1977 году. Кроме того, в рамках отдельной программы 50 самолетов A-6E получили возможность нести по четыре ПКР Harpoon (позднее эту возможность получили все машины). Программа модернизации SWIP позволила самолетам использовать и другое управляемое оружие, включая ракеты AGM-65 Maverick, AGM-84E SLAM и AGM-88 HARM. Последние Intruder были сняты с вооружения ВМС в 1997 году, а на смену им пришли самолеты Boeing F/A-18 Hornet.
Варианты
YEA-6A: прототип EA-6A, полученный путем переделки одного YA-6A
NA-6A: три YA-6A и три A-6A, доработанные для проведения специальных испытаний
A-6F; вариант A-6E с новой РЛС, цифровым БРЭО и ТРДД General Electric F404; до прекращения программы были построены три прототипа
A-6G: предлагавшийся "Grumman" вариант A-6F с сохранением ТРД J52
NEA-6A; один самолет переделанный из EA-6A для специальных испытаний
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Grumman A-6E/TRAM Intruder
Тип: двухместный палубный всепогодный штурмовик
Силовая установка: два ТРД Pratt & Whitney J52-P-8B тягой по 41,37 кН
Летные характеристики: максимальная скорость на уровне моря 1036 км/ч; крейсерская скорость на оптимальной высоте 763 км/ч; начальная скороподъемность 2323 м/мин; потолок 12 925 м; дальность полета с максимальной боевой нагрузкой 1627 км
Масса: пустого 12 093 кг; максимальная при взлете с катапульты 26 581 кг; максимальная при взлете с берегового аэродрома 27397 кг
Размеры: размах крыла 16,15 м; длина 16,69 м; высота 4,93 м; площадь крыла 49,13 м2
Вооружение: до 8165 кг боевой нагрузки на одном пилоне под фюзеляжем и четырех под крылом, в стратегическом варианте состоявшей из трех термоядерных бомб B28, B43, B57 или B61; в тактическом варианте включает пять 907-кг бомб Mk 84, или 10454-кг бомб Mk 83, или 22 227-кг бомбы Mk 82, или четыре ракеты AGM-45 Shrike или AGM-88 HARM, или две GRH AGM-84 Harpoon, или четыре ракеты AGM-84E SLAM, или четыре ракеты AGM-65 Maverick, или четыре бомбы с лазерным наведением Paveway
- Описание
Фотографии
-
Мировая Авиация 145
Эскадрилья VA-165 "Boomers" сменила свои A-1H Skyraider на A-6A (на рисунке) в 1967 году.
-
Мировая Авиация 46
Grumman KA-6D Intruder. Обычно каждая эскадрилья с Intruder имела в своем составе 3-4 заправщика KA-6D. На этом самолете, переоборудованном из A-6A, демонтировано большинство систем бомбометания и вооружения, а также РЛС, хотя теоретически танкеры сохраняли возможности дневного бомбардировщика. Была установлена новая топливная система и проведено местное упрочнение крыла и задней части фюзеляжа.
-
Мировая Авиация 21
Для нанесения точечных ударов во время операции "Буря в пустыне" использовались корректируемые 454-кг бомбы GBU-16 с лазерным наведением и вариант данной бомбы с ракетным двигателем AGM-123 Scipper II. На фотографии - самолет A-6E эскадрильи VA-55, авианосец "Кеннеди".
-
Air International 1986-11 / R.Dorr - Intruders and Prowlers
A KA-6D of VA-55 prepares for take-off from CV-43 Coral Sea in the Mediterranean during January 1986.
-
Мировая Авиация 205
В начале эксплуатации на самолетах Intruder часто отказывала сложная прицельно-навигационная система. Когда ВМС США удалось устранить эти недостатки, A-6A стали называть "повелителем ночи". Они летали там, где другие самолеты не могли, и бомбили с высочайшей точностью в любую погоду.
-
Мировая Авиация 46
Наличие самолетов-заправщиков KA-6D в составе корабельного авиакрыла позволило авианосцам более активно проводить автономные операции без отвлечения других самолетов от их основных обязанностей для выполнения дозаправки в воздухе.
-
Мировая Авиация 245
A-6E (№ 159899) из VA-165 "Boomers" на палубе авианосца "Констеллейшн" в нестандартной камуфляжной окраске, февраль 1990 года. В 1990 году в преддверии учений "Red Flag" в порядке эксперимента несколько Intruder этой эскадрильи камуфлировали смываемой краской коричневых и зеленых тонов.
-
Air Pictorial 1977-07 / H.Hirst - U.S. Navy Attack Carriers and their Aircraft
Aboard the U.S.S. "America”, August 1976. Aircraft types visible include: LTV A-7E Corsair II, Lockheed S-3A Viking, Grumman A-6E Intruder and EA-6B Prowler
Другие самолёты на фотографии: Grumman EA-6 Prowler - США - 1963Lockheed S-3 Viking - США - 1972Vought A-7 Corsair II - США - 1965
-
Мировая Авиация 21
На протяжении всей операции "Буря в пустыне" самолеты A-6E авиации корпуса морской пехоты действовали с авиабазы в Бахрейне. На фотографии - подготовка к боевому вылету штурмовиков эскадрильи VNA (AW) -224. На самолете справа подвешены кассетные бомбы Mk 20 Rockeye, у самолета слева видны зажигательные авиабомбы Mk 77.
-
Мировая Авиация 200
На фотографии запечатлены A-6A из 35-й штурмовой эскадрильи, приписанной к атомному авианосцу "Энтерпрайз", ноябрь 1966 года. Вскоре они отправятся в первую командировку во Вьетнам.
-
Мировая Авиация 58
Самолеты A-6E Intruder и F/A-18A/C Hornet авиации КМП США занимались поддержкой сухопутных сил, осуществляя воздушное прикрытие, подавление средств ПВО и нанося штурмовые удары.
Другие самолёты на фотографии: McDonnell Douglas F/A-18A Hornet - США - 1978
-
Мировая Авиация 206
A-6E TRAM из 34-й эскадрильи на авиабазе Оушена - здесь дислоцировались все A-6 на восточном побережье США. На западном побережье A-6 дислоцировались на авиабазе Уидби-Айленд.
-
Мировая Авиация 46
Особенно отличились A-6E в войне в Персидском заливе 1991 года. На снимке - самолеты из 65-й зскадрильи на борту авианосца "Рузвельт", персонал подвешивает авиабомбы, которые предназначены для целей в Ираке.
-
Мировая Авиация 21
Одетые в робы красного цвета техники по вооружению подвешивают бомбу Mk82 на штурмовик A-6E из эскадрильи VA-36, февраль 1991 года. Самолеты A-6E авиации ВМС США во время войны в Персидском заливе выполнили 4824 боевых вылета, еще 795 боевые вылетов выполнили штурмовики A-6E корпуса морской пехоты США.
-
Мировая Авиация 21
Подготовка к боевому вылету штурмовика A-6E из эскадрильи VA-55, авианосец "Кеннеди", 16 января 1991 года. В первую ночь "Бури в пустыне" штурмовики A-6E работали противорадиолокационными ракетами HARM (на фото) и свободнопадающими авиабомбами.
-
Мировая Авиация 206
VA-85 "Buckeyes", затем "Black Falcons". 85-я штурмовая эскадрилья - вторая, перевооружившаяся на самолеты A-6 (процесс завершен 6 марта 1964 года). Эскадрилья четыре раза направлялась во Вьетнам, в декабре 1983 года один из ее самолетов был потерян при авианалете на сирийские позиции в Ливане. В марте 1986 года A-6E эскадрильи участвовали в двух атаках на ливийские корабли, потопив один из них ПКР Harpoon. Всего а операции "Буря в пустыне" эскадрилья выполнила 585 боевых вылетов, а 30 сентября 1994 года была расформирована.
-
Мировая Авиация 231
Одна из последних боевых операций F-4 авиации ВМС и КМП США - неудачная попытка освобождения американских заложников в Иране (операция «Eagle Claw»). На фотографии - A-6E Intruder из 196-й штурмовой эскадрильи ВМС («Main Battery») и F-4N из 323-й истребительно-штурмовой эскадрильи КМП («Death Rattlers») заводятся на катапульты авианосца «Корал Си» (CV-43). Утро 25 апреля 1980 года.
Другие самолёты на фотографии: McDonnell Douglas F-4 Phantom II - США - 1958
-
Air International 1986-11 / R.Dorr - Intruders and Prowlers
A TRAM-equipped A-6E of VA-165 operating on the USS Constellation.
-
Air International 1986-11 / R.Dorr - Intruders and Prowlers
A TRAM-equipped A-6E of VA-75 on USS Saratoga.
-
Мировая Авиация 21
К старту с катапульты авианосца "Саратога" изготовлен штурмовик A-6E из эскадрильи VA-85, вооруженный бомбами Rockeye, 24 марта 1986 года. В тот день A-6E эскадрилий VA-85 и VA-34 потопили ливийский корвет типа "Ла Комбатант II".
-
Авиация и Космонавтика 2022-11 / В.Морозов - Воздушная война во Вьетнаме (35)
A-6C «Интрудер» стартует с палубы авианосца «Америка», 1970 г
-
Мировая Авиация 86
Немногие послевоенные самолеты имеют кабину с расположением членов экипажа плечом к плечу, хотя такая компоновка остается популярной и поныне и применена, например, на российском фронтовом истребителе-бомбардировщике Су-34.
-
Мировая Авиация 245
22 июля 1996 года этот A-6E из VA-34 "Blue Blasters" в последний раз взлетел с авианосца "Джордж Вашингтон". Штурмовик пилотировал командир 7-го палубного авиакрыла капитан Колин М. Джен. Руководителю катапультного взлета ассистировал губернатор штата Вирджиния Джордж Аллен (в центре, на переднем плане, в белом жилете). Авианосец недавно вернулся из боевого похода, а эскадрилья готовилась к перевооружению на самолеты F/A-18C. В 1990-е годы большинство эскадрилий Intruder перевооружили на Hornet, переформировав в истребительно-бомбардировочные (VFA).
-
Мировая Авиация 205
Подразделения КМП летали на Intruder с 1964 года. 1 ноября 1966 года эскадрилья VMA(AW)-242 начала боевые вылеты с аэродрома Да Нанг. В декабре, когда во Вьетнаме начался сезон муссонов, дюжина Intruder сбросила не менее 38% всего тоннажа бомб, использованного самолетами КМП.
-
Мировая Авиация 53
Intruder выполняет взлет с передней катапульты авианосца "Рейнджер". Штурмовики A-6 существенно увеличили ударные возможности палубных авиакрыльев ВМС США, так как они могли действовать в сложных метеоусловиях, имели большой радиус действия и несли значительную боевую нагрузку.
-
Авиация и Космонавтика 2023-07 / В.Морозов - Воздушная война во Вьетнаме (39)
A-6A из эскадрильи VA-75 ВМС США взлетает с авианосца «Саратога». Тонкинский залив, вторая половина 1972 г.
-
Мировая Авиация 222
121-я всепогодная штурмовая эскадрилья "Green Knights" (позывной "COMBAT", код "VK") входила в состав 11-й авиагруппы авиации КМП США, авиабаза Эль-Торо, но сама дислоцировалась на авиабазе Черри-Пойнт. Эскадрилья воевала во Вьетнаме.
-
Мировая Авиация 46
85-я эскадрилья начала получать A-6E в декабре 1971 года, десять лет спустя появилась модификация TRAM. Самолеты эскадрильи участвовали в нанесении штурмовых авиаударов по целям в Ливане (один самолет был сбит), в Ливии (операция "Огонь в прерии") и в Ираке ("Буря в пустыне").
-
Мировая Авиация 86
Штурмовик A-6E мог нести две УР класса "воздух-РЛС" AGM-88 HARM, также под крылом на многозамковых балочных держателях подвешены авиабомбы Mk 83.
-
Air International 1986-11 / R.Dorr - Intruders and Prowlers
A Grumman A-6E trials aircraft is shown carrying a pair of AGM-88 HARM anti-radar missiles, as well as 500-lb (227-kg) HE bombs and AIM-9P Sidewinder air-to-air missiles.
-
-
-
Мировая Авиация 206
196-я штурмовая эскадрилья часто бывала во Вьетнаме. На фотографии - танкер-заправщик из 196-й эскадрильи.
-
Мировая Авиация 205
Эскадрилья VA-165 "Boomers" летала на A-6A Intruder с авианосца "Констеллейшн". К 1972 году проблемы с прицельно-навигационным комплексом Intruder были устранены, и A-6A стал очень эффективным боевым самолетом.
-
Мировая Авиация 205
КМП США принял A-6A с надеждой получить самолет с большой боевой нагрузкой, способный оказывать войскам необходимую поддержку. Демонстрируется возможность подвески 18 бомб Mk 82 LDGP.
-
Мировая Авиация 205
Для быстрого опознавания в сутолоке во время летной смены вокруг "лодки" (авианосца), ВМС использовали цветные полосы на хвостовой части заправщиков KA-6D, чтобы отличать их от бомбардировщиков.
-
Мировая Авиация 206
KA-6D из 165-й штурмовой эскадрильи. Впоследствии на этой эмблеме остался только шахматный конь.
-
Мировая Авиация 205
Эскадрилья VMA(AW)-242 "Batmen" первой в КМП получила A-6. Вскоре после этого ее послали во Вьетнам, где она действовала не с авианосцев, а с береговых аэродромов.
-
Мировая Авиация 21
Авианосец "Теодор Рузвельт" вступил в войну с Ираком, имея на борту две эскадрильи самолетов Intruder. В одной из этих эскадрилий, VA-65, несколько самолетов окрасили по экспериментальной пустынной камуфляжной схеме.
-
Мировая Авиация 86
Только часть базировавшихся на борту авианосца "Констеллейшн" самолетов A-6A во время боевых действий в Тонкинском заливе в 1965 году несли экспериментальный камуфляж - как этот штурмовик (BuNo.149948).
-
Мировая Авиация 200
Способность Intruder нести большую бомбовую нагрузку (на данном A-6A подвешены 30 бомб калибром 227 кг) и "укладывать" их точно в цель в любую погоду позволили существенно повысить ударную мощь авиации ВМС и КМП США.
-
История Авиации 2002-01 / Д.Кондратков - Расплавленное небо Вьетнама /Авиация в локальных войнах/ (4)
Штурмовики A-6 из состава эскадрильи VA-196 "Main Battery" с авианосца "Констеллэшн" идут на цель.
-
Мировая Авиация 245
Два ярко окрашенных A-6E из VA-75 "Sunday Punchers" и VA-196 "Main Battery" патрулируют небо над Персидским заливом, операция "Southern Watch", 1996 год. Оба самолета имеют бортовые номера с двумя нулями - такие бортовые номера присваивались самолетам командиров авиакрыльев, в данном случае это машины командиров авиакрыльев соответственно авианосцев "Карл Винсон" и "Энтерпрайз".
-
Мировая Авиация 245
Пара A-6E из VA-35 "Black Panthers". В 1980 году 35-я эскадрилья первой получила Intruder с TRAM. На момент своего расформирования в 1995 году VA-35 являлась старейшей ударной эскадрильей ВМС США с 60-летней историей.
-
Мировая Авиация 245
Пара A-6E из VA-65 "World Famous Fighting Tigers" с авианосца "Дуайт Д. Эйзенхауэр", на самолеты подвешено по три ПТБ. С самолета на заднем плане демонтирована турель TRAM. VA-65 эксплуатировала A-6 с декабря 1968 года и стала одним из последних эксплуатантов самолетов данного типа - с вооружения VA-65 A-6 сняли в марте 1993 года.
-
Мировая Авиация 206
VA-65 "Tigers", "Fighting Tigers". Эскадрилья перевооружилась на A-6A в марте 1965 года и совершила три командировки во Вьетнам. 3 мая 1972 она получила первые A-6E. Эскадрилья была приписана к Атлантическому флоту и приняла участие в операции "Буря в пустыне", но 31 марта 1993 года была расформирована.
-
Мировая Авиация 222
Группа A-6E из состава 533-й всепогодной штурмовой эскадрильи (код "ED"). Каждый несет шесть бомб Mk 82, а ближний - еще и блок НАР Zuni.
-
Мировая Авиация 86
31-летняя служба A-6 Intruder в ВМС США завершилась в конце 1996 года. В новом облике американского флота места для него не оставалось, и зимой 1996-1997 годов еще оставшиеся эскадрильи A-6 из состава авианосных сил Атлантического и Тихоокеанского флотов совершили свои последние служебные вылеты, после чего A-6 были сняты с вооружения. Часть A-6 была использована для сооружения у берегов Флориды искусственного рифа. В авиации ВМС и КМП США остались только самолеты РЭБ EA-6B, которые часто используются и в интересах ВВС США.
-
Мировая Авиация 200
Три A-6A из 165-й штурмовой эскадрильи во время похода на борту авианосца "Рейнджер" к берегам Вьетнама (конец 1967 года - середина 1969 года).
-
Мировая Авиация 145
A-6E в окраске, характерной для завершающего периода их службы. Под носовой частью фюзеляжа, позади обтекателя РЛС, видна турель TRAM. Хорошо видна и заправочная штанга, сдвинутая к правому борту.
-
Мировая Авиация 86
Первые A-6A были поставлены ВМС США в феврале 1963 года в 42-ю штурмовую эскадрилью, на базе которой осуществлялась подготовка летчиков на новые самолеты. Но только в 1965 году состояния оперативной готовности достигла первая строевая эскадрилья.
-
Мировая Авиация 200
Четыре A-6A из 242-й штурмовой (РЭБ) эскадрильи "Batmen" авиации КМП США, прибывшей в Дананг 1 ноября 1966 года. Во Вьетнаме воевали четыре эскадрильи авиации КМП, вооруженные этими самолетами.
-
Мировая Авиация 205
Эти самолеты из учебного звена сфотографированы в 1964 году. Intruder имел серьезные недоработки своих революционных навигационной системы и СУВ, но вскоре ему предстояло вступить в бой.
-
Jane's All the World Aircraft 1980 / Encyclopedia of Aviation - Aircraft A-Z - v3
Grumman A-6E Intruders.
-
Мировая Авиация 47
В учебной 42-й эскадрилье "Green Pawns", расположенной на Восточном побережье США, Intruder использовался почти 30 лет. Несмотря на возможность A-6E нести значительную бомбовую нагрузку, эскадрилья никогда не применяла его в боевых действиях.
-
Мировая Авиация 245
Обычно в состав палубного авиакрыла атомного авианосца входили две эскадрильи Intruder. На фотографии - совместный полет выполняют самолеты эскадрилий VA-115 "Eagles" и VA-165 "Boomers" авиакрыла авианосца "Китти Хок". На каждом самолете подвешено по три ПТБ. VA-115, переформированная в VFA-115, ныне вооружена F/A-18E Super Hornet.
-
Мировая Авиация 86
На фотографии, датируемой 1963 годом, изображены A2F-1, два YA-6A и серийный штурмовик раннего выпуска. Всего через два года A-6 приняли участие в боевых действиях во Вьетнаме в составе 75-й штурмовой эскадрильи.
-
Мировая Авиация 47
На переднем плане EA-6B Prowler из 140-й эскадрильи над Персидским заливом. Хорошо видно его сходство с A-6. Самолет Prowler, разработанный для выполнения задач РЭБ, останется в эксплуатации до 2010 года.
Другие самолёты на фотографии: Grumman EA-6 Prowler - США - 1963
-
Aeroplane Monthly 1986-09 / P.Chinnery - The Air War over Vietnam (9)
An A-7E Corsair II of VA-147, foreground, and an A-6A Intruder of VA-165 photographed during a combat mission.
Другие самолёты на фотографии: Vought A-7 Corsair II - США - 1965
-
Мировая Авиация 87
В полете Tomcat из 32-й истребительной эскадрильи "Swordsmen" и штурмовик A-6 Intruder из 75-й штурмовой эскадрильи. Обе эскадрильи входили в 3-е корабельное авиакрыло (АВ "Джон Ф. Кеннеди"), принимавшее активное участие в операции "Буря в пустыне".
Другие самолёты на фотографии: Grumman F-14 Tomcat - США - 1970
-
Мировая Авиация 245
A-6E (№160 423) из VA-34 "Blue Blasters" выполняет пуск УР AGM-65 в районе авиабазы ВМС США Феллон, Невада конец 1993 года. Модернизация SWIP позволила расширить ассортимент вооружения, в том числе за счет УР AGM-65E/F с лазерной и тепловой ГСН.
-
Мировая Авиация 206
A-6E TRAM вооружен Mk 20 Rockeye. Код "AC" - принадлежность к 3-му корабельному авиакрылу.
-
Авиация и Космонавтика 2022-06 / В.Морозов - Воздушная война во Вьетнаме (31)
Пара штурмовиков A-6 из эскадрильи VA-196 ВМС США сбрасывает бомбы Mk.82 во время налета на Северный Вьетнам. Фото второй половины 1968г.
Во Вьетнаме A-6 получил прозвище "Мини B-52" за способность нести большую бомбовую нагрузку и сбрасывать ее с высокой точностью даже со средних высот. Иногда Intruder использовался в качестве самолета-лидера для других машин с более простым оборудованием (например, Skyhawk), которые сбрасывали свои бомбы по команде экипажа A-6. На снимке: пара самолетов из эскадрильи VA-196 действовала с авианосца "Констеллейшн", крейсировавшего в Тонкинском заливе в 1968 году. -
Мировая Авиация 86
Intruder почти с самого начала рассматривался в качестве возможной замены EKA-3B Skywarrior в роли самолета-заправщика корабельного базирования. На снимке: переоборудованный на средства разработчика опытный самолет-заправщик Intruder выполняет дозаправку самолета F-4B из 101 -й истребительной эскадрильи, апрель 1966 года. Однако только в 1969 году поступил первый заказ на воздушный танкер KA-6D.
Другие самолёты на фотографии: McDonnell Douglas F-4 Phantom II - США - 1958
-
Мировая Авиация 245
В середине 1990-х годов ВМС США приняли решение о сокращении количества типов самолетов палубной авиации. От Intruder отказались в пользу оснащенных контейнерами LANTIRN F-14 Tomcat, способных наносить удары по наземным целям. На фотографии: KA-6D из VA-34 "Blue Blaster" с авианосца "Америка" дозаправляет истребитель F-14A из VF-102 "Diamondbacks" с того же авианосца, февраль 1982 года.
Другие самолёты на фотографии: Grumman F-14 Tomcat - США - 1970
-
Air International 1986-11 / R.Dorr - Intruders and Prowlers
The original Grumman A-6 design has given rise to several variants that serve the US Navy in relatively small numbers but fulfil important roles. Here is a KA-6D tanker photographed during a Mediterranean detachment in early 1986; most of the 14 A-6 equipped medium attack squadrons have four KA- 6Ds assigned in addition to 10 A-6Es apiece.
-
Мировая Авиация 68
Американские ВМС часто полагались на самолеты-заправщики KC-135 из ВВС США. На снимке: самолеты A-7E из 72-й штурмовой эскадрильи готовятся к приему топлива от KA-6D и KC-135.
Другие самолёты на фотографии: Boeing KC-135 Stratotanker / C-135 Stratolifter - США - 1956Vought A-7 Corsair II - США - 1965
-
Мировая Авиация 86
A-6E из 34-й штурмовой эскадрильи, вооруженный одной ракетой ATM-84E SLAM, принимает топливо от KC-135E из авиации Национальной гвардии штата Канзас. Учение "SLAM-O-RAMA", полигон авиабазы Патуксент-Ривер, штат Мэриленд. В операции "Буря в пустыне" летчики A-6E с авианосца "Джон Ф. Кеннеди" впервые применили эту ракету в боевых условиях.
-
Мировая Авиация 21
Пара A-6E из эскадрильи VA-35 Black Panther дозаправляются топливом в воздухе от танкера KC-135E авиации национальной гвардии Канзаса, операция "Буря в пустыне". Оба штурмовика вооружены 454-кг бомбами Mk 83. В ходе конфликта эскадрилья VA-35 базировалась на авианосце "Саратога".
Другие самолёты на фотографии: Boeing KC-135 Stratotanker / C-135 Stratolifter - США - 1956
-
Мировая Авиация 104
Как видно на снимке, обычно формировались смешанные ударные группы из самолетов F/A-18, A-6 Intruder и EA-6B Prowler, которые заправлялись в воздухе от KC-135R ВВС США.
Другие самолёты на фотографии: Boeing KC-135 Stratotanker / C-135 Stratolifter - США - 1956Grumman EA-6 Prowler - США - 1963McDonnell Douglas F/A-18C Hornet - США - 1986
-
Aeroplane Monthly 1976-11 / L.Peacock - Grumman A-6 Intruder /Design analysis/
An A-6A of VA-115, the Chargers, based on the USS Midway.
-
Мировая Авиация 245
A-6E из VA-75 "Sunday Punchers" выполняет посадку на авианосце "Энтерпрайз". В 1995-1996 годах авианосец входил в состав 6-го флота и выполнял задания в Адриатическом море в ходе проведения операции "Joint Endeavor" по установлению мира в Боснии.
-
Мировая Авиация 46
Самолет A-6E легко садился на палубу авианосца и обладал достаточной маневренностью и мощностью, чтобы справиться с большинством нештатных ситуаций. Действия летчиков облегчала автоматическая система посадки.
-
Мировая Авиация 206
Самолет из 176-й эскадрильи совершает посадку на палубу авианосца. В 1983 году эскадрилья, дислоцированная на ABM "Индепенденс", приняла участие в двух вооруженных конфликтах.
-
Мировая Авиация 47
A-6F Intruder II с новыми бесфорсажными двигателями General Electric F404 совершил первый полет в 1987 году. Однако ВМС США отдали предпочтение самолету General Dynamics A-12 Avenger ll, и в 1989 году Intruder был снят с эксплуатации.
-
Мировая Авиация 169
25 августа 1987г.: первый полет Grumman A-6F с двигателями General Electric F404 и новой РЛС; он превосходил A-6E, но программу закрыли.
-
Мировая Авиация 47
Прототип A2F-1 Intruder 19 апреля 1960 года совершает свой первый взлет на Лонг-Айленде. Летчик-испытатель Роберт Смит пролетел над авиазаводами в Калвертоне и Беспейдже, чтобы им смогли полюбоваться все, кто участвовал в создании этой машины.
-
Air International 1986-11 / R.Dorr - Intruders and Prowlers
The prototype A2F-1 Intruder (147864) on its first flight near Grumman’s Calverton facility on 19 April 1960, with test pilot Robert Smyth at the controls. The basic appearance of the aircraft has changed little in 26 years.
-
Aeroplane Monthly 1976-11 / L.Peacock - Grumman A-6 Intruder /Design analysis/
View of the first Intruder, 147864, when it was known as the Grumman A2F-1 and sported a long nose-probe for test flying.
-
Мировая Авиация 86
Роберт Смит поднял прототип A2F-1 в воздух с аэродрома в Калвертоне 19 апреля 1960 года. Самолет имел двигатели с отклоняемым соплом.
-
Мировая Авиация 86
Испытания прототипа Intruder выявили негативное влияние, оказываемое на маневренные качества машины ее фюзеляжными аэродинамическими тормозами. В итоге "Grumman" с 26-го самолета стала ставить дополнительные тормозные щитки на нижней и верхней поверхностях законцовок крыла (сентябрь 1961 года), затем фюзеляжные тормоза убрали вовсе.
View of the first Intruder, 147864, when it was known as the Grumman A2F-1 and sported a long nose-probe for test flying. The rear-fuselage speed brakes are extended. These were later abandoned in preference for wing tip brakes, the EA-6A being the sole exception. -
Мировая Авиация 47
Ранняя модификация A-6A (бывший A2F-1). Хорошо видны поворотные сопла двигателей и перфорированные воздушные тормоза на фюзеляже. Удлиненный измерительный зонд в носовой части устанавливался только для испытаний.
-
Air International 1986-11 / R.Dorr - Intruders and Prowlers
An early production A-6A carrying five external tanks during flights to demonstrate the Intruder's long ferry range.
-
Мировая Авиация 3
19 апреля 1960г. Пилот Роберт Смит совершил первый полет на палубном штурмовике Grumman A2F-1 (A-6A Intruder). На снимке показан один из восьми первых образцов самолета.
-
Jane's All the World Aircraft 1976 / 01 - Aircraft
Grumman KA-6D Intruder tanker of US Navy Squadron VA-145, based on the USS Ranger
-
Air Pictorial 1973-06 / H.Carter, D.Lee - Fly Navy - Tidewater, Virginia
A-6A Intruders (155669 "AD/545" nearest) of Squadron VA-42 on the flight line at Oceana, where the photos on these two pages were taken
-
Jane's All the World Aircraft 1974 / 01 - Aircraft
Grumman KA-6D Intruder tanker of US Navy Squadron VA-165, based on the USS Constellation
-
Air Pictorial 1973-06 / H.Carter, D.Lee - Fly Navy - Tidewater, Virginia
An under-fuselage pack containing electro-optical sensors identifies this Intruder, 155688 "XE/20", as an A-6C of Air Development Squadron 5 (VX-5), NAF China Lake, California (Oceana detachment)
-
-
Jane's All the World Aircraft 1976 / 05 - Air-launched Missiles

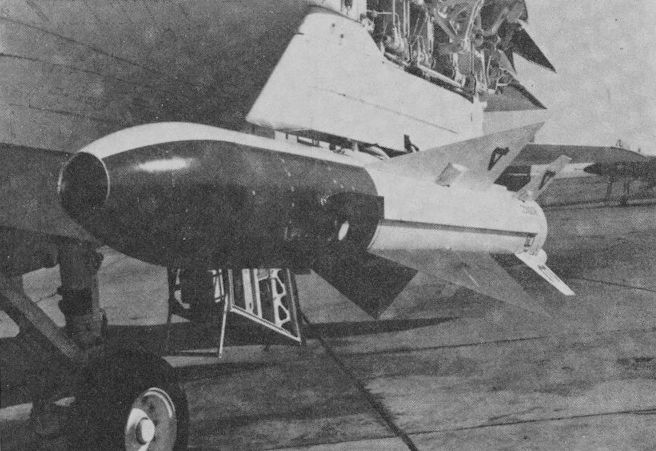

AGM-78A version of Standard ARM under the wing of a Grumman A-6 Intruder
-
Авиация и Космонавтика 2021-09 / В.Морозов - Авиация во Вьетнамской войне (25)
Личный состав «Всепогодной штурмовой эскадрильи» VMA(AW)533 КМП США на фоне A-6A. Авиабаза Чу Лай. Южный Вьетнам. Фото 1967-1968 гг.
-
АэроХобби 1993-02 / А.Чернышов - Огонь над Вьетнамом /Авиация в локальных конфликтах/ (1)
Штурмовик A-6A Intruder из VMA(AW)-225, авиабаза Дананг, Южный Вьетнам, 1966г.
-
Мировая Авиация 205
На своих пяти пилонах A-6 мог нести практически любой боеприпас из арсенала ВМС и КМП США. Максимальная бомбовая нагрузка включала 22 бомбы Mk 82 Snakeye, хотя также часто использовались НАР, кассетные бомбы (на снимке) и баки с напалмом.
-
Air Pictorial 1978-01 / M.Allward - Cruise Missiles /Design Profile/
Tomahawk under the wing of a U.S. Navy Grumman A-6 Intruder.
-
Jane's All the World Aircraft 1975 / 05 - Air-launched Missiles
Standard Active missile on underwing launcher of A-6A Intruder
-
Jane's All the World Aircraft 1974 / 05 - Air-launched Missiles
AGM-53A Condor air-to-surface missile test round under wing of A-6 Intruder aircraft
-
Мировая Авиация 222
332-я всепогодная штурмовая эскадрилья (код "EA") была придана 14-й авиагруппе КМП США (авиабаза Черри-Пойнт). В августе 1968 года она получила Intruder. На фотографии - A-6E, №151812.
-
Авиация и Космонавтика 2021-04 / В.Морозов - Авиация во Вьетнамской войне (21)
Штурмовик A-6A «Интрудер»из «всепогодной штурмовой эскадрильи» VMA(AW)533 «Hawks» КМП США. Фото второй половины 1960-х гг.
-
Мировая Авиация 86
Вскоре после принятия на вооружение, штурмовики A-6 были направлены на войну - во Вьетнам на борту авианосца "Индепенденс" была переброшена оснащенная ими 75-я штурмовая эскадрилья авиации ВМС США. Первый боевой вылет состоялся 1 июля 1965 года - самолеты нанесли удар по мостам и другим целям у Бак Банга, южнее Ханоя. Изображенный на снимке A-6A (BuNo. 151581) принадлежал 165-й штурмовой эскадрилье "Boomers", совершившей в 1968-1973 годах семь командировок во Вьетнам в составе 2-го и 9-го авиакрыльев.
-
Jane's All the World Aircraft 1966 / 02 - Aircraft
Grumman A-6A Intruder being catapult-launched from the USS
-
Air Pictorial 1977-07 / H.Hirst - U.S. Navy Attack Carriers and their Aircraft
U.S.S. "John F. Kennedy" (CV-67). 87,000 tons, "Kitty Hawk" class, moored in the Solent. Types visible on her packed flight deck include F-14A Tomcats, A-6 Intruders, A-7 Corsair IIs, S-3A Vikings, SH-3 Sea Kings, E-2C Hawkeyes and three F-8 Crusaders
Другие самолёты на фотографии: Grumman E-2 Hawkeye - США - 1960Grumman F-14 Tomcat - США - 1970Lockheed S-3 Viking - США - 1972Sikorsky H-3 / S-61 Sea King - США - 1959Vought A-7 Corsair II - США - 1965Vought F8U / F-8 Crusader - США - 1955
-
Aeroplane Monthly 1976-03 / M.Hewish - USS John F.Kennedy
Tomcats, Intruders, Corsairs and Prowlers litter the forward end of the flight deck. The F-14 is the only type with non-folding wings.
Другие самолёты на фотографии: Grumman EA-6 Prowler - США - 1963Grumman F-14 Tomcat - США - 1970Vought A-7 Corsair II - США - 1965
-
Мировая Авиация 222
Intruder из 533-й смешанной штурмовой эскадрильи готовятся к вылету на борту авианосца "Джон Ф. Кеннеди", в то время как с катапульты уже стартует истребитель F-14A. Эскадрилья базировалась на авианосцев 1986-1987 годах, ее код "AC".
Другие самолёты на фотографии: Grumman EA-6 Prowler - США - 1963Grumman F-14 Tomcat - США - 1970
-
Авиация и Космонавтика 2023-10 / В.Морозов - «Вспышка ярости» в бархатный сезон или маленькая война в октябре
Штурмовики A-6 «Интрудер» и A-7 «Корсар» II авиакрыла CVW-6 на палубе авианосца «Индепенденс», 1983 г.
Другие самолёты на фотографии: Vought A-7 Corsair II - США - 1965
-
Air Pictorial 1991-11
The forward deck area of USS America seen from the Bridge balcony, showing a crowded parking lot with A-6E/KA-6D Intruders; EA-6B Prowlers; S-3B Vikings; E-2C Hawkeye; F/A-18C Hornets and F-14A Tomcats.
Другие самолёты на фотографии: Grumman E-2 Hawkeye - США - 1960Grumman EA-6 Prowler - США - 1963Grumman F-14 Tomcat - США - 1970Lockheed S-3 Viking - США - 1972McDonnell Douglas F/A-18C Hornet - США - 1986
-
Air Pictorial 1991-11
VF-102 F-14A Tomcat 161704/AB502, Commander's aircraft, on the aft deck with F/A-18C 163473 AB407/VFA-36, KA-6D 151814 AB522/VA-85 beyond.
Другие самолёты на фотографии: Grumman F-14 Tomcat - США - 1970McDonnell Douglas F/A-18C Hornet - США - 1986
-
Мировая Авиация 205
Картина, похожая на оживленный перекресток, - A-6A Intruder друг за другом выруливают на старт, чтобы принять участие в ударе "Альфа" (Alpha strike). ВМС США использовали этот термин для описания воздушной атаки, в которой разные типы самолетов применяли разные типы боеприпасов против одной цели. Обратите внимание на бомбы Mk 82 Snakeye на многозамковых держателях под крылом.
-
Air Pictorial 1977-07 / H.Hirst - U.S. Navy Attack Carriers and their Aircraft
Grumman F-14A Tomcat of VF-143 about to be catapulted from the U.S.S. "America", August 1976. Behind is a Grumman A-6E Intruder of VA-176
Другие самолёты на фотографии: Grumman F-14 Tomcat - США - 1970
-
Авиация и Время 2012-01 / И.Михелевич - Последний из "кошачьего" семейства
F-14A из эскадрильи VF-1 и самолет-заправщик KA-6D на стартовых позициях "Энтерпрайза". 1974 г.
Другие самолёты на фотографии: Grumman F-14 Tomcat - США - 1970
-
Мировая Авиация 86
Восьмой A-6A, BuNo. 148618, выполняет взлет с катапульты атомного авианосца "Энтерпрайз".
-
Aeroplane Monthly 1976-11 / L.Peacock - Grumman A-6 Intruder /Design analysis/
Picture shows an A-6A at the moment of take-off during early trials.
-
Мировая Авиация 205
A-6A Intruder из эскадрильи VA-85 "Black Falcons" ("Черные соколы"), снаряженный 18-ю 227-кг бомбами Mk 82 Snakeye и двумя 946-литровыми ПТБ, взлетает с авианосца "Китти Хок", 1968 год.. Эти самолеты использовались Морской пехотой и ВМС, они могли летать в любую погоду, днем и ночью.
-
История Авиации 1999-01 / А.Булах - Незавоеванная победа /Авиация в локальных войнах/ (1)
Без участия самолетов РЭБ EA-6B не обходилась ни одна операция. Судя по всему, пилоты "Проулеров" - настоящие ангелы-хранители для летчиков ударных машин и сопровождающих их истребителей.
-
Air International 1986-11 / R.Dorr - Intruders and Prowlers
An A-6A Intruder (154133) in the early markings of VA-95. With the more recent introduction of low visibility camouflage, the colourful unit markings have disappeared. The "NL" code is an example of a Pacific Fleet marking, indicated by the “N".
-
Мировая Авиация 200
Большой контейнер под фюзеляжем A-6C из 165-й штурмовой эскадрильи содержит ТВ-систему для низких уровней освещенности, ИК-систему переднего обзора и пассивные системы обнаружения.
-
Air International 1986-11 / R.Dorr - Intruders and Prowlers
The AC tail code on thus A-6E indicates that it is attached to Carrier Air Wing CVW-3, an Atlantic Fleet unit (as shown by the "A") attached to USS Saratoga (as shown by the “C"). Carrying AAMs, rocket pods, bombs and a long-range tank, this Intruder is flown by VA-75 "Sunday Punchers", the medium attack squadron of CVW-3.
-
Air International 1985-04 / F.Mormillo - Four Reds, One Green
En route to the ranges with a Shrike missile and practice this Grumman A-6E of VA-35 participated in Red Flag 84-4.
-
Мировая Авиация 169
Управляемая ракета AGM-53 Condor разработана компанией "Rockwell" раньше, чем Walleye. Некоторые технологии Condor использованы при создании Walleye.
-
Aeroplane Monthly 1976-11 / L.Peacock - Grumman A-6 Intruder /Design analysis/
The last of the first four pre-production aircraft was 147867, seen here with a generous stock of underwing aggression in the form of 30 500lb bombs in clusters of three.
-
Air Pictorial 1977-07 / H.Hirst - U.S. Navy Attack Carriers and their Aircraft
Grumman A-6A Intruder 152916 of VA-35 "Black Panthers”, Air Wing 15, while serving aboard the U.S.S. "Coral Sea" in the Pacific in August 1969
-
Мировая Авиация 206
VA-145 "Swordsmen". 145-я штурмовая эскадрилья перевооружилась на A-6A 4 июня 1968 года, с августа 1968 года - на A-6B, с 11 мая 1970 года - на A-6C, а с 22 сентября 1976 года - на A-6E. Приняла участие во вьетнамской войне, в операции "Буря в пустыне" и первой применила УР AGM-88 HARM с A-6. Расформирована 1 октября 1993 года.
-
Jane's All the World Aircraft 1974 / 01 - Aircraft
Самолеты A-6C были оснащены оптико-электронной системой TRIM для нанесения ударов по северовьетнамским коммуникациям.
Grumman A-6C with under-fuselage turret housing FLIR sensors and low-light-level TV camera -
-
Air International 1986-11 / R.Dorr - Intruders and Prowlers
The current markings employed by attack Intruders are illustrated on A-6E (155688), NJ-825, of the US West Coast replacement air group VA-128, the “Golden Intruders", seen in a low-level mission over the state of Washington in 1986.
-
Jane's All the World Aircraft 1976 / 01 - Aircraft
Grumman A-6E TRAM (target recognition attack multisensor) version of the A-6E Intruder
-
Aeroplane Monthly 1976-11 / L.Peacock - Grumman A-6 Intruder /Design analysis/
A-6E 155595 of VA-165, the Boomers, based aboard USS Constellation, began life as an A-6A.
-
-
АэроХобби 1994-04 / А.Чернышев - Огонь над Вьетнамом /Авиация в локальных конфликтах/ (5)
A-6 "Интрудер" (VA-165) летит к цели в Северном Вьетнаме 5 мая 1972г.
-
Jane's All the World Aircraft 1980 / Encyclopedia of Aviation - Aircraft A-Z - v3
Grumman A-6E Intruder.
-
Авиация и Космонавтика 2001-07 / М.Никольский - Развитие авиации корабельного базирования после Второй мировой войны
Штурмовики A-6D из состава авиакрыла авианосца "Эйзенхауэр"
-
Air International 1986-11 / R.Dorr - Intruders and Prowlers
TRAM (target-recognition attack multi-sensor) equipped A-6Es can he distinguished by the small sensor turret located beneath the nose, as seen here.
-
Jane's All the World Aircraft 1974 / 01 - Aircraft
Grumman A-6Es, advanced developments of the A-6A Intruder in US Navy service
-
Мировая Авиация 205
Эскадрилья VA-75 "Sunday Punchers" очень гордилась своими новенькими Intruder и энергично занималась их освоением. Никто из эскадрильи не знал, что вскоре их ждут настоящие бои во Вьетнаме.
-
Мировая Авиация 222
225-я всепогодная штурмовая эскадрилья "Bengals", единственная в авиации КМП, базировавшаяся во Вьетнаме на авианосце. В составе 15-й авиагруппы она была приписана к авиакрылу авианосца "Корал Си" и минировала залив Хайфон.
-
Мировая Авиация 205
Эскадрилья VA-42 "Green Pawns", базировавшаяся в Норфолке, Вирджиния, стала первым учебным подразделением на восточном побережье США, отвечавшим за подготовку пилотов и штурманов-бомбардиров для новых A-6A.
-
Авиация и Космонавтика 2012-06 / Д.Шинко - Ту-142: Взгляд из кабины
A-6E "Интрудер" и F-18C "Хорнет" с американского авианосца "Китти Хок"
Другие самолёты на фотографии: McDonnell Douglas F/A-18C Hornet - США - 1986
-
Air International 1987-10 / ??? - From Models to Missiles
A Northrop NV-144 high performance subsonic target after launch from a Grumman A-6E.
Другие самолёты на фотографии: Northrop MQM-74 Chukar / NV-105 - США - 1965
-
Мировая Авиация 222
A-6A из всепогодной штурмовой эскадрильи "Batmen" выполнил пуск УР класса "воздух-поверхность" AGM-12 Bullpup.
-
Мировая Авиация 245
В ответ на атаку фрегата УРО "Самуэль Б. Робертс" в 1988 году в Персидском заливе США провели операцию "Praying Mantis", в ходе которой ударам подверглись объекты на побережье Ирана. На фотографии: A-6E из VA-95 "Green Lizards" с авианосца "Энтерпрайз" сбрасывает кассетные бомбы CBU-59, 18 апреля 1988 года.
-
Авиация и Космонавтика 2019-12 / В.Морозов - Авиация во Вьетнамской войне (8)
A-6 «Интрудер» авиации КМП США сбрасывает бомбы над Южным Вьетнамом. Фото середины 1960-х гг.
-
Авиация и Космонавтика 2020-11 / В.Морозов - Авиация во Вьетнамской войне (17)
A-6A «Интрудер» из эскадрильи VA-85 с авианосца «Констеллейшн» наносит бомбовый удар по целям в Южном Вьетнаме. Фото второй половины 1960-х гг.
-
Авиация и Космонавтика 2005-02 / М.Никольский - 326-я авиационная тарнопольская тяжелая бомбардировочная дивизия
В объектив советского дальнего разведчика попались F-4 "Фантом" и KA-6 во время дозаправки
Другие самолёты на фотографии: McDonnell Douglas F-4J / F-4S Phantom II - США - 1964
-
Aeroplane Monthly 1976-12 / News Spotlight
A Phantom of 892 Squadron from HMS Ark Royal takes on fuel from a US Navy KA-6D Intruder tanker, during the NATO exercise Display Determination in October 1976. Two US Marine Corps Phantoms provide escort.
Другие самолёты на фотографии: McDonnell Douglas F-4J / F-4S Phantom II - США - 1964McDonnell Douglas Phantom FG.Mk I / FGR.Mk II - США - 1964
-
Авиация и Космонавтика 1999-12 / М.Никольский - Любимая кошка вице-адмирала Коннели
Дозаправка F-14A в воздухе от KA-6
Другие самолёты на фотографии: Grumman F-14 Tomcat - США - 1970
-
Air Enthusiast 1972-03 / Airscene
By mid-January, eight examples of the Grumman F-14A were in flight test and had amassed 365 hours in 156 flights (these figures exclude the first prototype, which crashed on its second flight). Of the original batch of 12 R & D F-14As ordered in February 1969, two more will be completed shortly, while the No 7 aircraft is earmarked for completion as the F-14B prototype, with F401-P-400 engines. The illustration show the No 2, low-speed trials. F-14A refuelling from an NA-6A tanker.
Другие самолёты на фотографии: Grumman F-14 Tomcat - США - 1970
-
Авиация и Время 2013-03 / И.Михелевич - Красавец, опередивший время
"Виджилент" из эскадрильи RVAH-14 сближается с танкером KA-6 для дозаправки. 1972 г.
Другие самолёты на фотографии: North American A-5 Vigilante - США - 1958
-
Aeroplane Monthly 1976-11 / L.Peacock - Grumman A-6 Intruder /Design analysis/
KA-6D tanker 151582 replenishes A-6A 151568 from its 3,000 gal supply.
-
Мировая Авиация 147
Первый EA-6A дозаправляется от A-6A во время своего первого полета. Самолет не имел воздушных тормозов на законцовках крыла, но хорошо отличим по килевому обтекателю для антенн комплекса ALQ-86.
Другие самолёты на фотографии: Grumman EA-6 Prowler - США - 1963
-
Мир Авиации 1999-01 / Д.Комиссаров - Как ходил авиалайнер басурмана воевать /Авиадосье/ (1)
KC-135A заправляет по системе "конус-штанга" A-6 Intruder.
Другие самолёты на фотографии: Boeing KC-135 Stratotanker / C-135 Stratolifter - США - 1956
-
Aeroplane Monthly 1976-11 / L.Peacock - Grumman A-6 Intruder /Design analysis/
A-6E 154126, wearing the colours of VA-176, the Thunderbolts, flying from USS America, was previously an A-6A.
-
Jane's All the World Aircraft 1980 / Encyclopedia of Aviation - Aircraft A-Z - v3
Grumman KA-6D Intruder.
-
-
Aeroplane Monthly 1976-03 / M.Hewish - USS John F.Kennedy
One of VA-34's A-6Es returns from a training mission with practice bombs gone and only fuel tanks remaining.
-
Aeroplane Monthly 1976-11 / L.Peacock - Grumman A-6 Intruder /Design analysis/
A fine shot of A-6E 158047 of VA-34, the Blue Blasters, about to touch down aboard the USS John F. Kennedy, with wing tip brakes in evidence.
-
Air International 1987-10 / Airscene
Grumman rolled-out the first A-6F Intruder II at Calverton, NY, on 3 August 1987, this being one of the five FSD aircraft included in the development programme for this new variant under a $497.8m (?313m) contract.
-
Изд-во Schiffer / S.Markman & B.Holder - One-of-a-kind research aircraft
This Navy A-6A bomber was modified in the late 1970s time period to simulate low-speed approaches. The modified trailing edges are not visible, but the stall fences are.
-
Изд-во Schiffer / S.Markman & B.Holder - One-of-a-kind research aircraft
The modifications to this testbed aircraft can be seen under the twin engine exhausts. The concept was to trap bleed air from the exhausts and then direct the air through special slots on the trailing edge of each wing.
-
Мировая Авиация 200
NA-6A - экспериментальные Intruder. Большие размеры и увеличенная масса полезной нагрузки сделали Intruder идеальной платформой для испытания различных систем. По меньшей мере, пять A-6A (серийные номера 147867, 148617, 149482, 149484 и 149936) были переоборудованы для участия в различных программах испытаний. Самолет № 149484 (на фотографии) в начале 1970-х годов привлекался Испытательным центром авиации ВМС США для отработки системы дозаправки топливом, разработанной для Grumman F-14 Tomcat. Литера "W" на киле означает, что самолет принадлежит управлению испытания систем вооружения указанного центра. Самолет с № 147867, четвертый построенный Intruder, стал NA-6A - считается, что он привлекался к испытаниям системы "Iron Hand", разработанной для A-6B и предназначенной для противодействия ЗРК противника. Он также участвовал в отработке системы Black Crow и TRIM. Сегодня самолет выставлен в экспозиции музея на авианосце "Интрепид", Нью-Йорк.
-
Авиация и Космонавтика 2024-02 / О.Рязанцев - Последняя надежда пилота (1)
Посадка на палубу авианосца самолёта-заправщика KA-6D с застрявшим в результате неудачного катапультирования штурманом-оператором
-
Авиация и Космонавтика 2021-09 / В.Морозов - Авиация во Вьетнамской войне (25)
Американский A-6A получивший практически фатальные повреждения в ходе ракетного обстрела вьетконговцами авиабазы Дананг, 31 января 1968 г.
-
Мировая Авиация 86
A-6E Intruder. 121-я всепогодная штурмовая эскадрилья авиации КМП США (VMA(AW)-121; позывной "COMBAT", буквенный код "VK") находилась в подчинении 11-й авиагруппы морской пехоты (MAG-11, штаб в Эль-Торо, штат Калифорния), но дислоцировалась на авиабазе КМП Черри-Пойнт, штат Северная Каролина. A-6 состоял на ее вооружении до 11 мая 1990 года, когда она была переименована в 121-ю всепогодную истребительно-штурмовую эскадрилью (VMFA(AW)-121), став первой из пяти эскадрилий авиации КМП, перевооруженных в 1990-1995 годах на F/A-18. Изображенный A-6 окрашен в обычный двухтоновый серый камуфляж, применявшийся в КМП США, все обозначения и эмблемы наносились черным или белым цветом.
-
Мировая Авиация 245
Grumman A-6E Intruder SWIP. На рисунке изображен вооруженный кассетными бомбами модернизированный A-6E из 75-й штурмовой эскадрильи (VA) ВМС США. Эта эскадрилья в феврале 1991 года во время операции "Буря в пустыне" базировалась на авианосце "Джон Ф. Кеннеди". К моменту завершения операции 28 февраля 1991 года самолеты 3-го авиакрыла с авианосца "Кеннеди" сбросили не менее 1,68 млн кг боевой нагрузки, значительная ее часть пришлась на самолеты из VA-75. На вооружении 75-й эскадрильи Intruder состояли дольше, чем в любой другой эскадрилье первой линии ВМС США. VA-75, носившая название "Sunday Punchers", самой первой в ВМС получила A-6 в сентябре 1963 года и первой использовала A-6 в боевых действиях во Вьетнаме. 75-ю эскадрилью расформировали в феврале 1997 года.
-
Aeroplane Monthly 1976-11 / L.Peacock - Grumman A-6 Intruder /Design analysis/
Basic structure and flight controls
-
Aeroplane Monthly 1976-11 / L.Peacock - Grumman A-6 Intruder /Design analysis/
Operational equipment
-
Мировая Авиация 245
Grumman A-6E Intruder
-
Air International 1986-11 / R.Dorr - Intruders and Prowlers
Grumman A-6E (TRAM) Intruder
-
Мировая Авиация 86
A-6E Intruder
-
Мировая Авиация 86
Боевая нагрузка Intruder. На пяти пилонах A-6E может нести почти любые типы авиационных средств поражения из арсенала ВМС и КМП США. Впрочем, основу боевой нагрузки Intruder составили высокоточные боеприпасы, включая управляемые и корректируемые авиабомбы, а также ракеты SLAM, Maverick, Walleye, Harpoon, HARM, AMRAAM и Sidewinder, а также планирующие ложные цели ADM-141 TALD.
-
Air International 1986-11 / R.Dorr - Intruders and Prowlers
Другие самолёты на фотографии: Grumman EA-6 Prowler - США - 1963
-
Aeroplane Monthly 1976-11 / L.Peacock - Grumman A-6 Intruder /Design analysis/
A-6E, EA-6E, EA-6B
Другие самолёты на фотографии: Grumman EA-6 Prowler - США - 1963
-
Aeroplane Monthly 1976-11 / L.Peacock - Grumman A-6 Intruder /Design analysis/
Grumman A-6E Intruder, US Navy
-
Тип фотографий
- Все фото (172)
- Боковые проекции (2)
- Цветные фото (74)
- Ч/б фото (82)
- Обломки (2)
- Рисунки, схемы, чертежи (12)
